【2D部品】駐車場の図面の書き方・参考図【DXF/autocad DWG】 2de-pak_0014

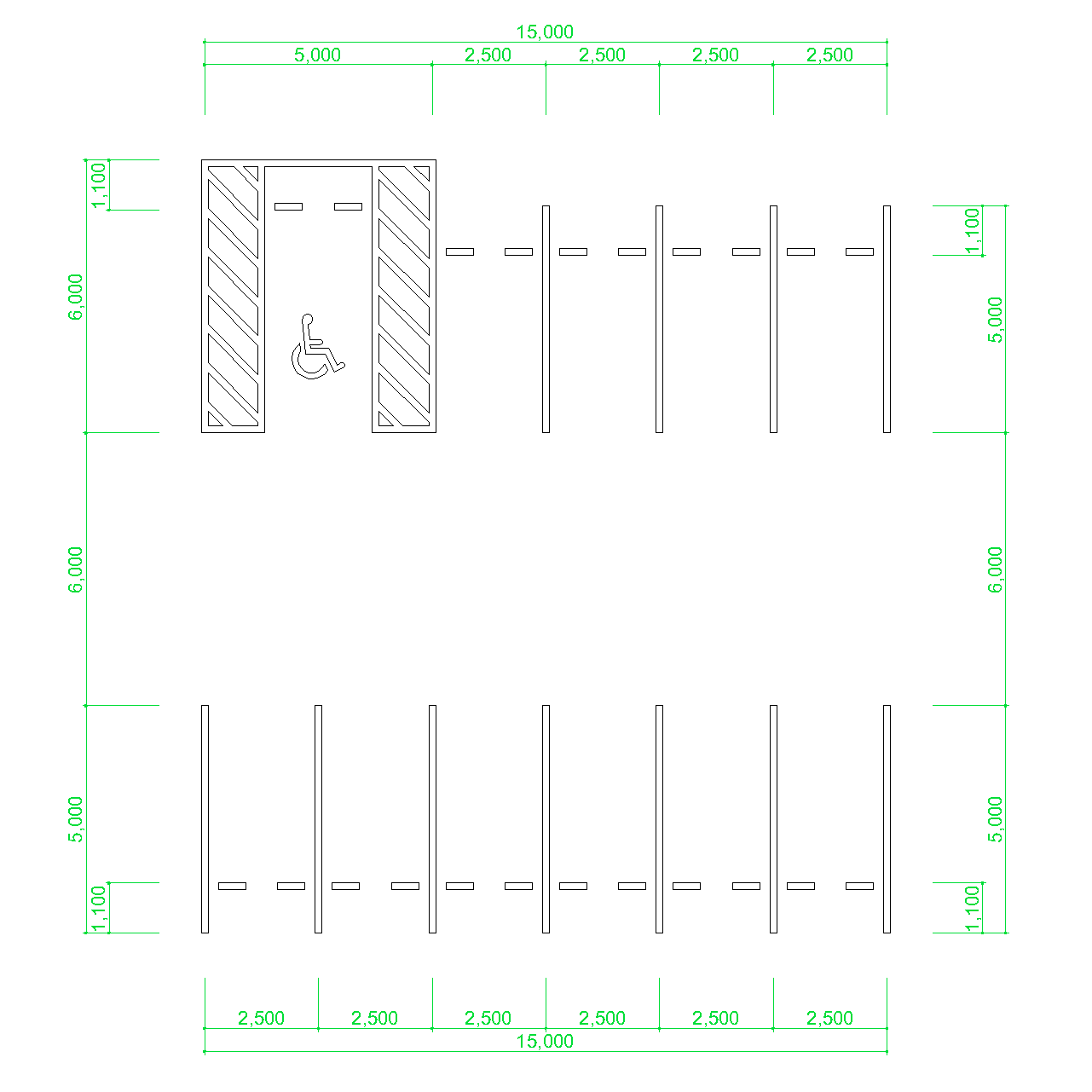

本データは、集合住宅、店舗、オフィスビル等の外構設計において、確認申請図や施工図のクオリティをプロ基準に仕上げられる「駐車場の詳細図面の書き方・配置参考図（寸法線・文字入り）」の2D CAD計画図データ（平面図）です。ファイル名は 2de-pak_0014 となっています。

【主なサイズ仕様とレイアウト内訳】

• 全体計画横幅（W）：15,000mm
• 中央車路幅：6,000mm（対面駐車がスムーズに行える標準寸法）
• 普通自動車用駐車マス：計11台分（幅 2,500mm × 奥行 5,000mm / 車止め：後方1,100mm位置）
• 障害者専用駐車スペース：計1台分（幅 5,000mm［内訳：マス2,500mm＋両側ゼブラゾーン］× 奥行 6,000mm / 車止め：後方1,100mm位置）

バリアフリー規格に準拠したW5,000×D6,000mmの身障者用マスと標準マスの配置計画に加え、実務設計に必須となる「正確な寸法線（ディメンション）」「文字情報」があらかじめ詳細に作図されています。レイアウトの見本（教本）として寸法線の引き方の参考にするだけでなく、ベースの計画図としてそのまま文字や数値を打ち替えて作図を効率化することも可能です。
