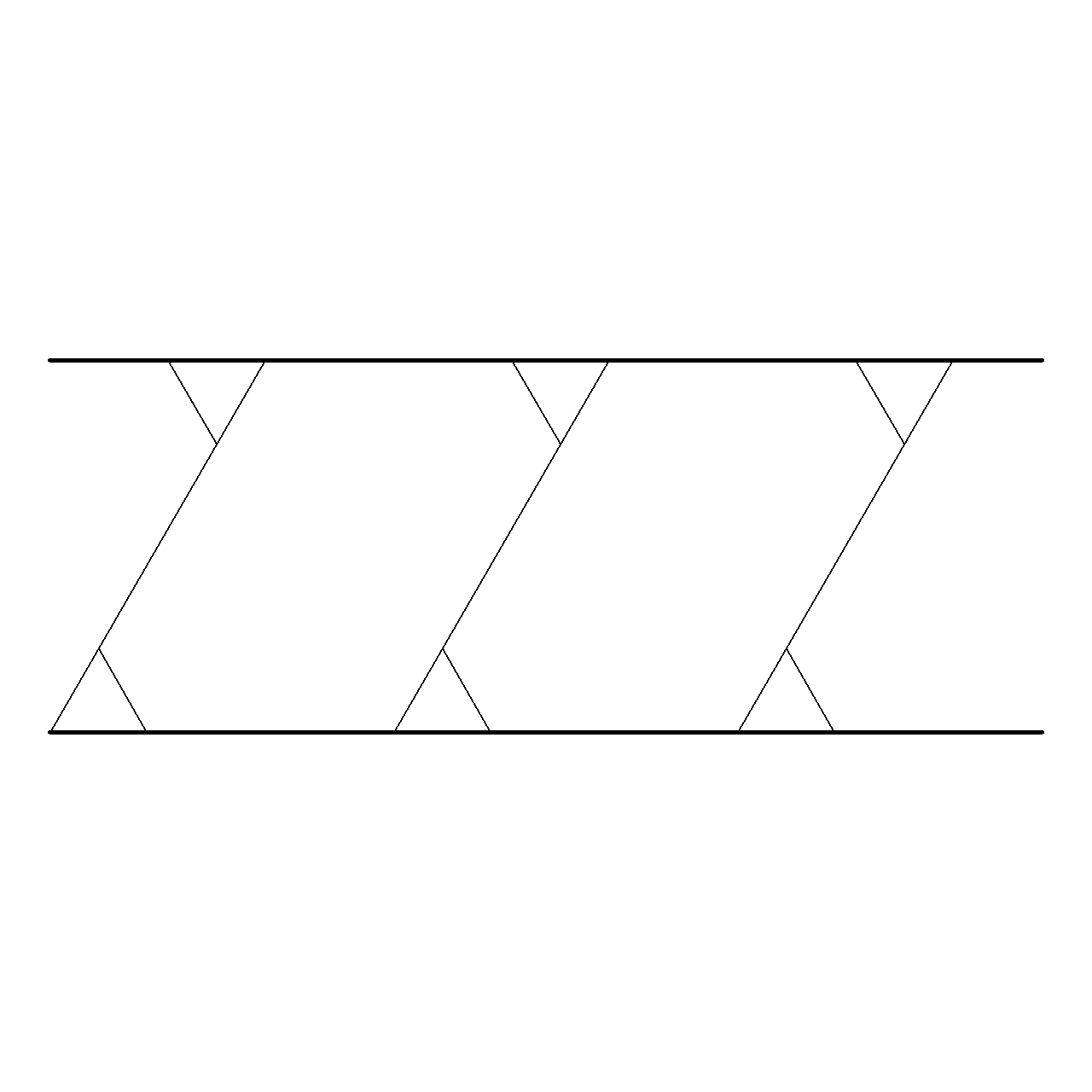

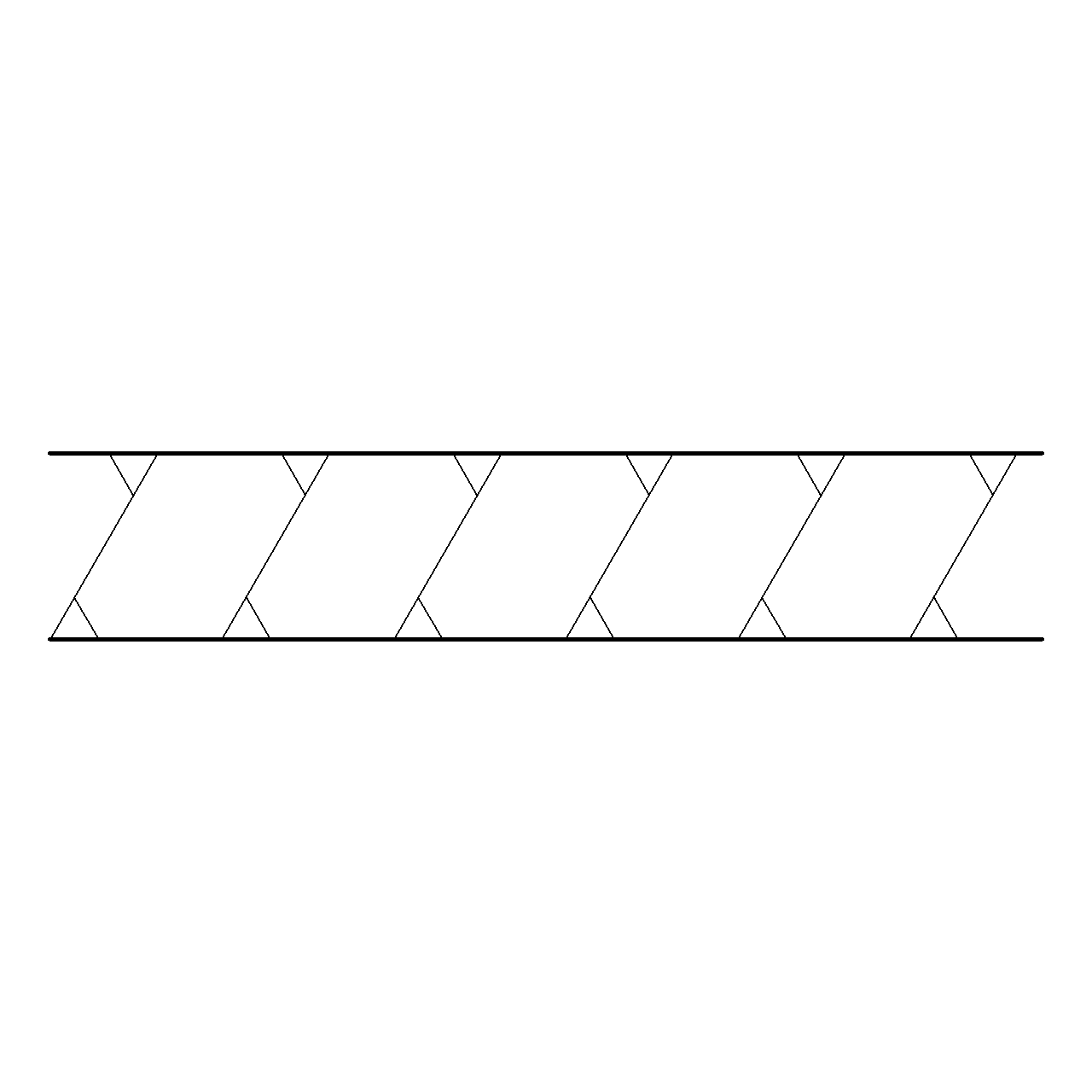

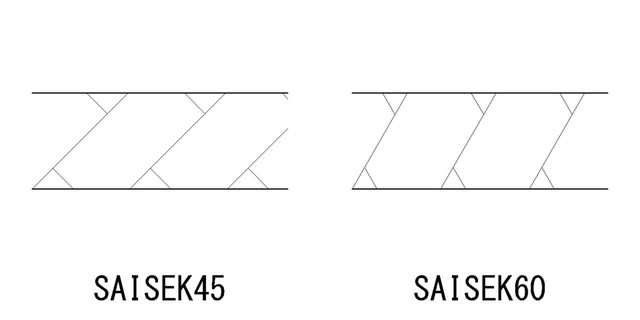

【ハッチング】砕石 60度（断面図）【AutoCAD PAT】SAISEK60

本データは、AutoCADや互換CADで読み込んで基礎断面図や外構・土木施工図等に使用できる.pat形式（砕石 60度 断面図用）のハッチングパターン素材です。ファイル名は SAISEK60 となっています。

【設定パラメータと尺度】

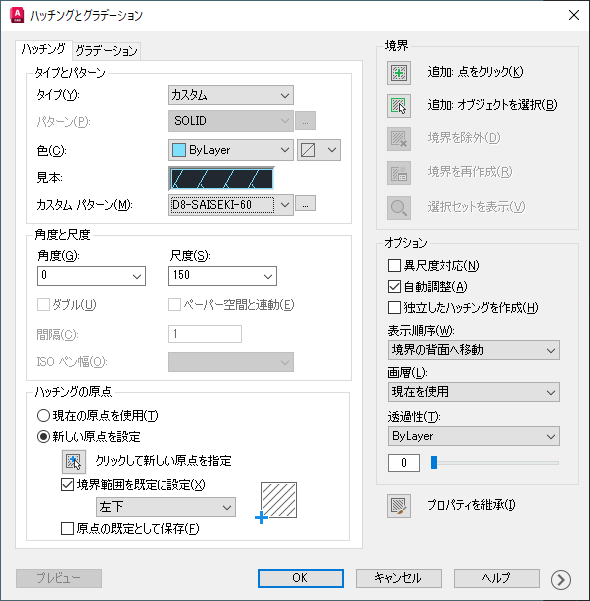

実務での作図効率を最優先し、ハッチングの「尺度」に入力した数値が、そのまま図面上の「砕石厚さ」の寸法（mm）になるよう設計されています。

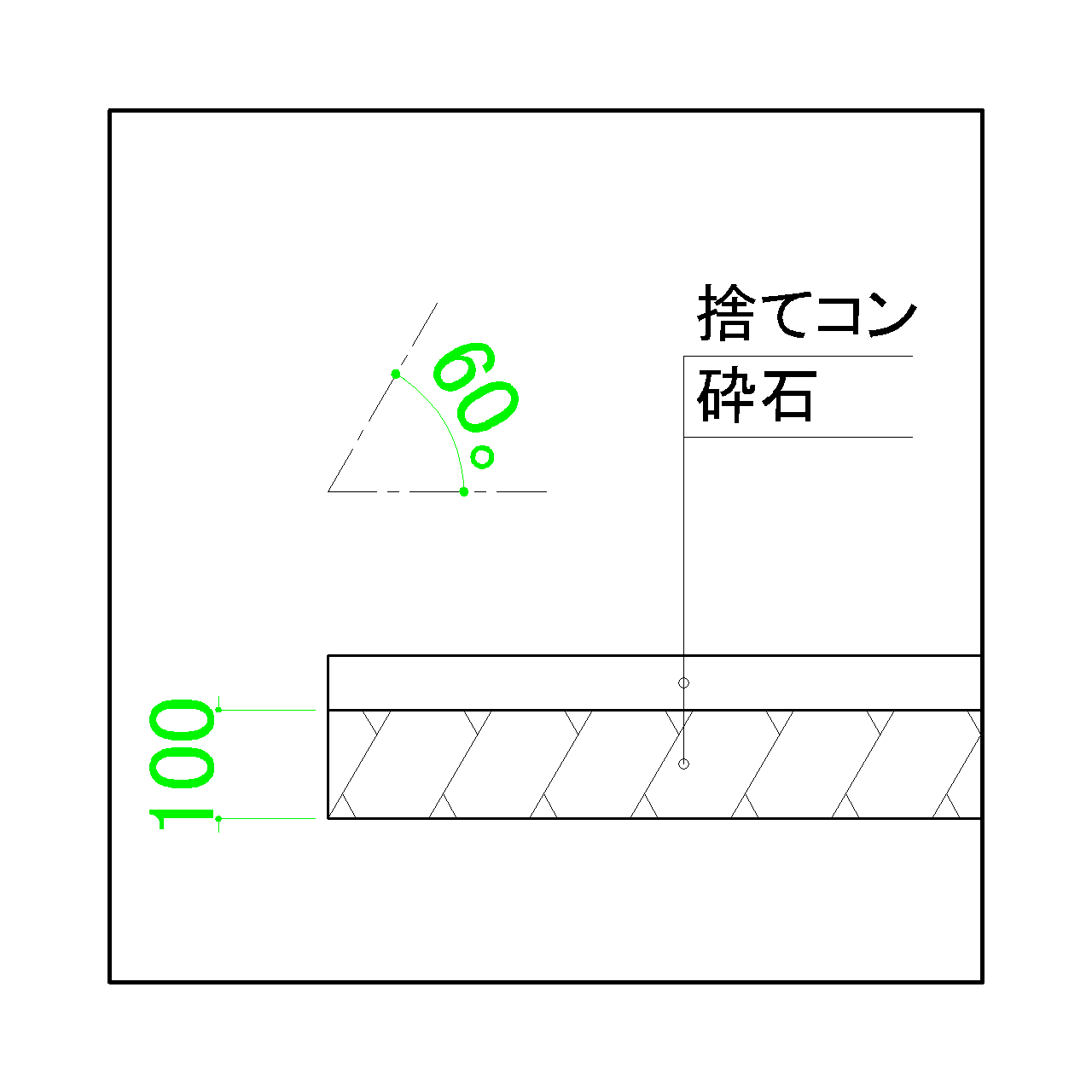

• 尺度［100］に設定 ➔ 砕石厚さ 100mm

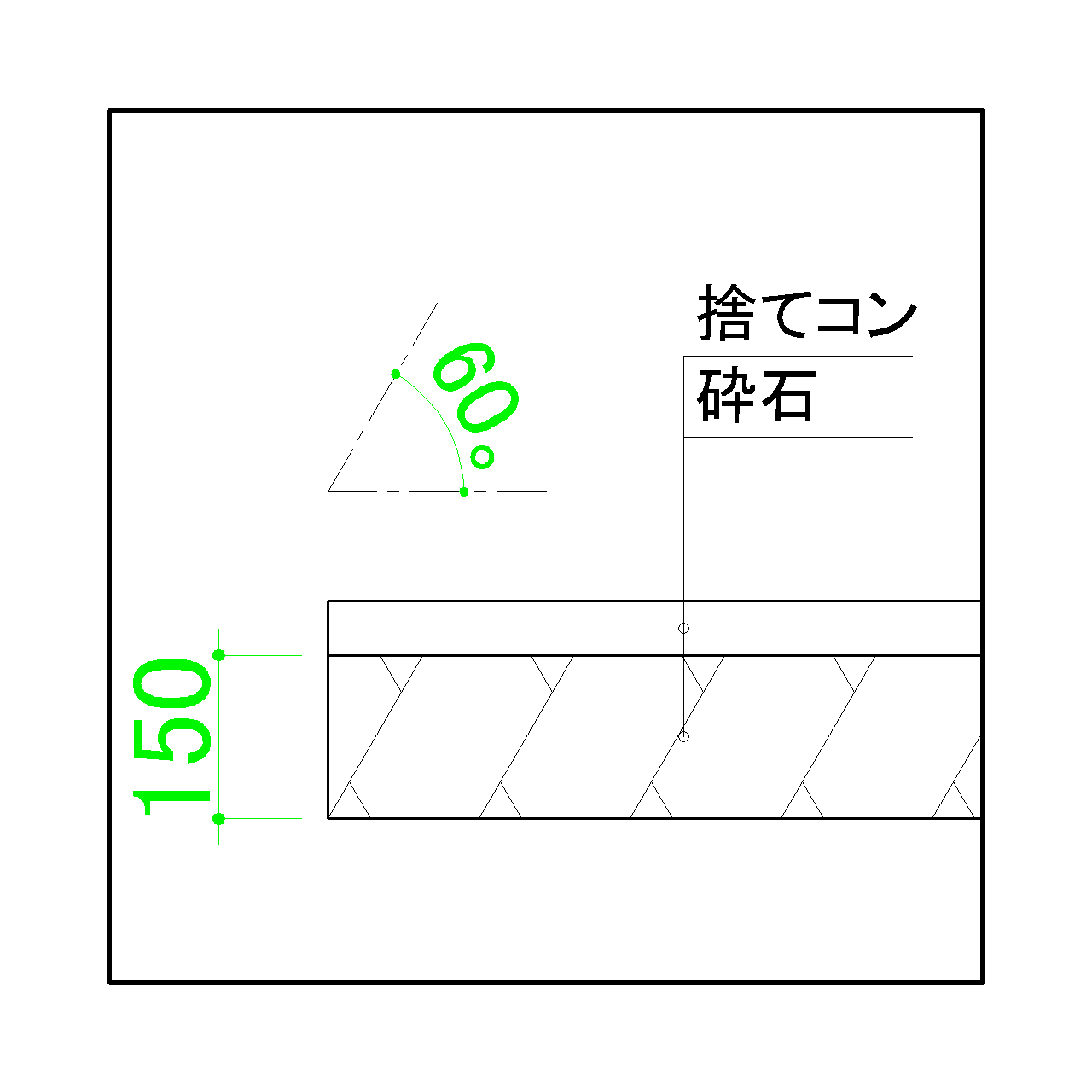

• 尺度［150］に設定 ➔ 砕石厚さ 150mm

⚠️ 作図時の原点設定に関する注意点
本パターンのサンプル画像における原点は、それぞれ左下（砕石の下端線）に設定されています。作図の仕様上、原点を「砕石の上端」に指定してしまうとパターンが正常に表示されない（非表示になる）現象が起きます。必ず原点を砕石下端に合わせてご活用ください。
