AutoCADで カスタム ハッチング パターンを使用する方法

カスタム ハッチング パターンの設定

AutoCADにPATファイルを設定する方法を説明します。

pat ファイルの設定 autocad ハッチングパターン ダウンロード│digital-architex.com

任意のフォルダを作成し「patファイル」を入れる

ここでは、フォルダ名を「hatching-D8_pat」としました。
作成場所もどこでも構いません。

検索パスの設定

[オプション]→[ファイル]→[サポート ファイル検索パス]→[追加]で、「hatching-D8_pat」を指定する。

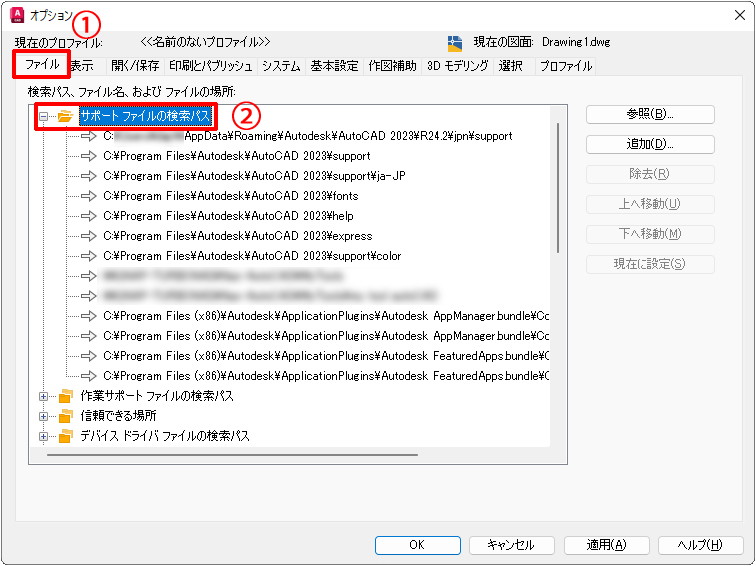

オプションを開き、[ファイル]タブの[サポート ファイル検索パス]を選択

ハッチング pat ファイルの設定│digital-architex.com デジタルアーキテクス

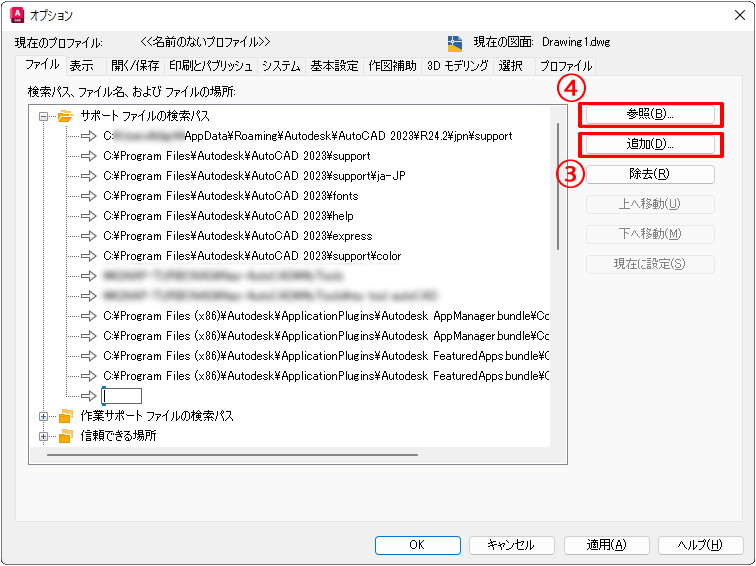

[追加]→[参照]ボタンを押します。

ハッチング pat ファイルの設定│digital-architex.com デジタルアーキテクス

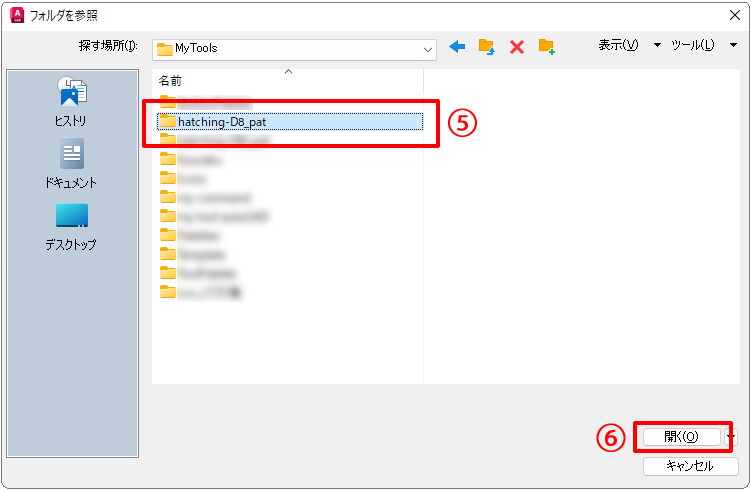

先ほど作った任意のフォルダ(hatching-D8_pat)を選択し、[開く]ボタンを押します。

ハッチング pat ファイルの設定│digital-architex.com デジタルアーキテクス

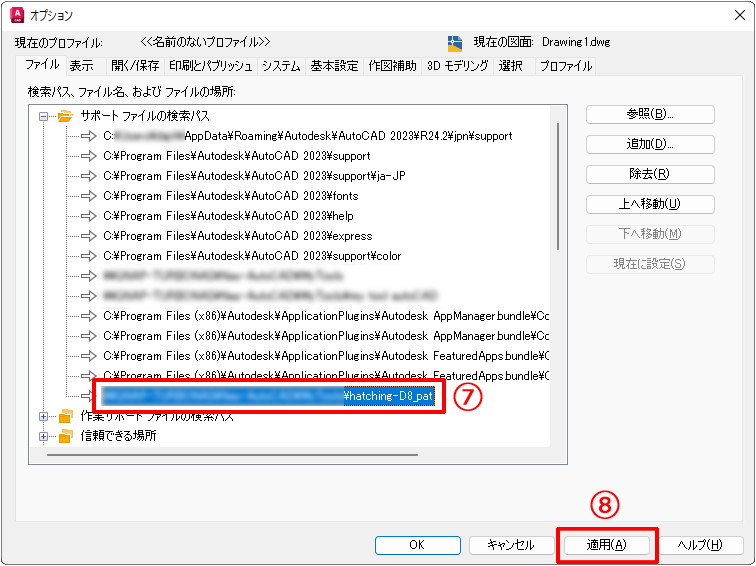

[サポート ファイル検索パス]にフォルダが追加されているのを確認し、[適用]で設定できます。

ハッチング pat ファイルの設定│digital-architex.com デジタルアーキテクス

設定の確認

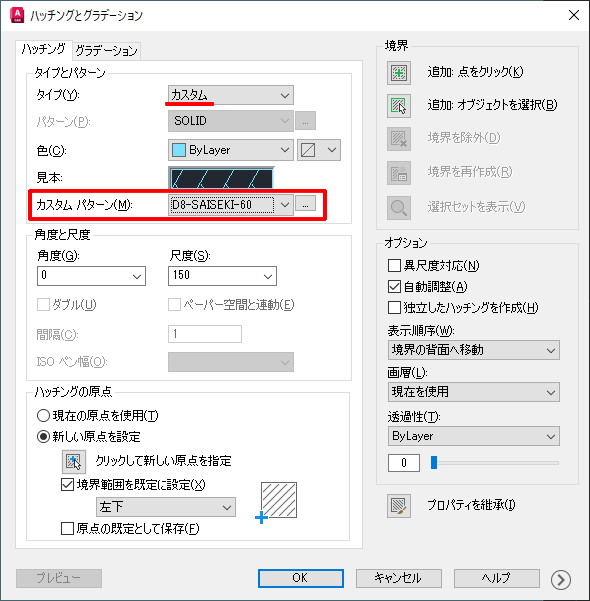

追加されたハッチングは[カスタム パターン]よりご確認ください。

カスタム パターン ハッチング pat ファイルの設定の確認│digital-architex.com デジタルアーキテクス

>無料のハッチングデータはこちら
