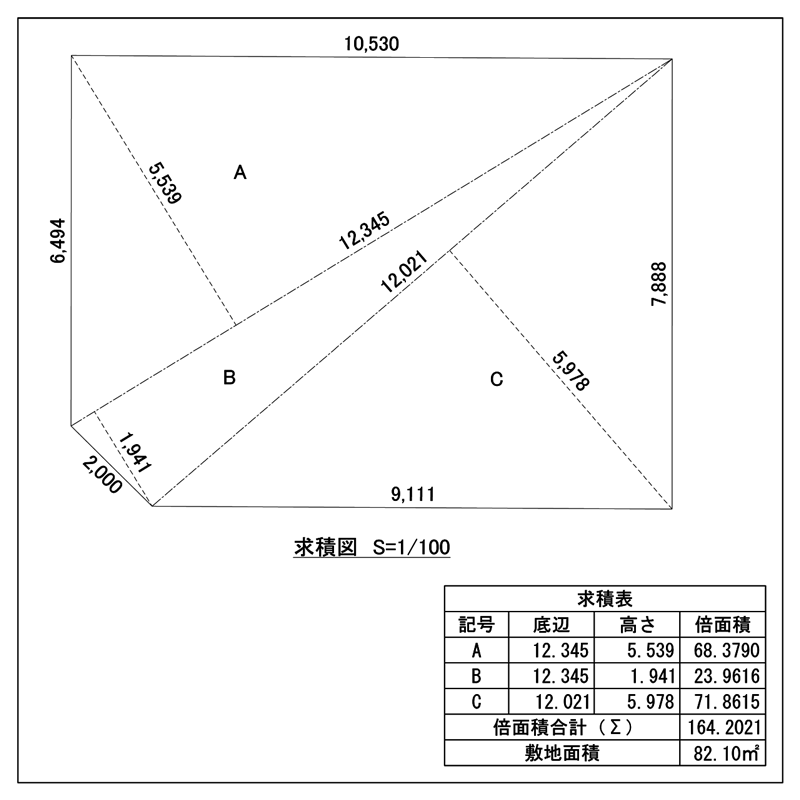

求積図・求積表の書き方 サンプル【【AutoCAD DWG】 acd-tut_0008

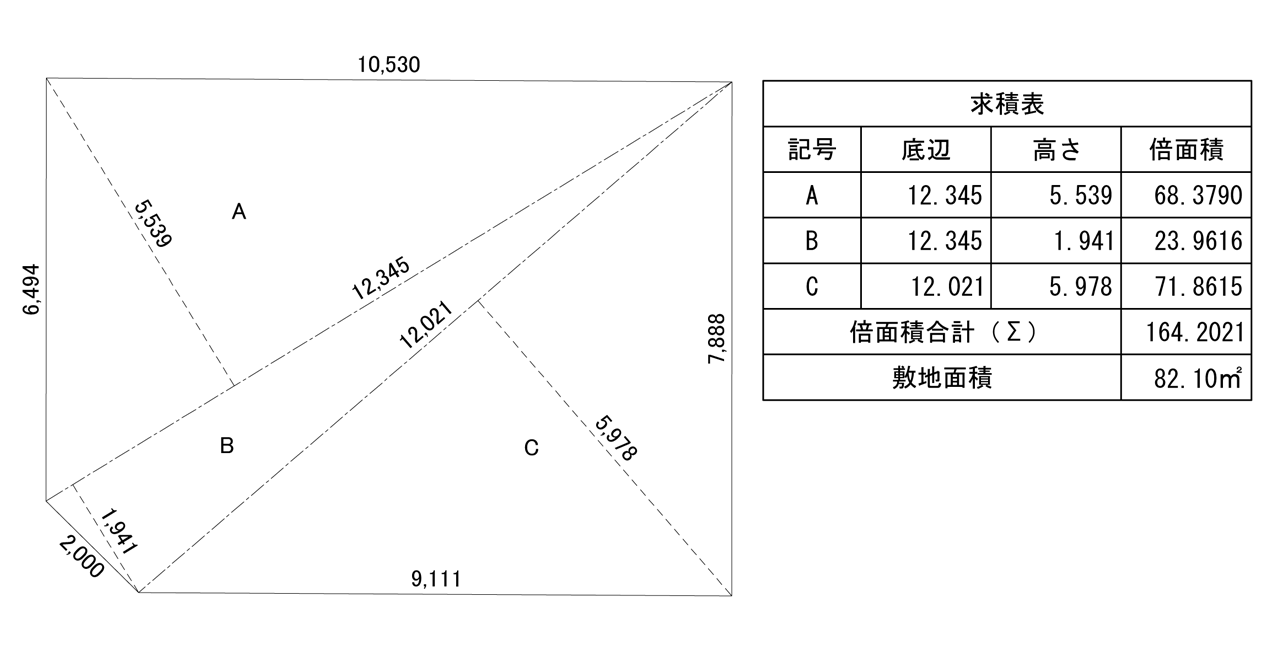

求積図・求積表の書き方・表計算をエクセルのような操作性で簡単に作成できます。|サンプルデータ・表スタイル[H300_MSゴシック]寸法スタイル[H2.5_補助線なし]|学習用・tutorial|PDF DWG|autocad|digital-architex

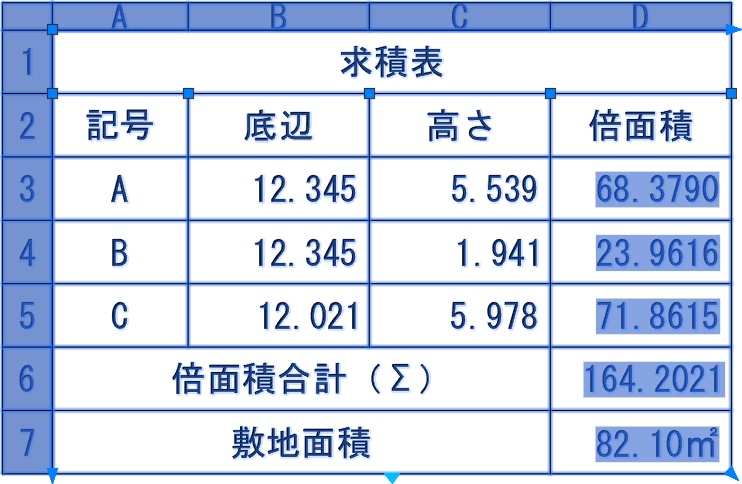

求積表を作成します。

求積表を作成します。|表スタイル[H300_MSゴシック]サンプルデータ|学習用・チュートリアル tutorial |acd-tut|DWG|autocad|digital-architex

[表]をクリック、[表スタイルを選択][◎窓を指定]、列数[4] OK をクリック、範囲を大まかに指定し、表中に文字をそれぞれ入力します。数値は求積図を参照して下さい。

セルの結合

計算式①

セル(D3)を選択し[計算式]→[方程式]をクリック、[B3*C3]と入力します。
※ 計算されると背景色が変わります。
セル(D3)をコピーし、(D4,D5)にペーストします。

計算式②

セル(D6)を選択し[計算式]→[合計]をクリック、[D3~D5]を選択。
セル(D7)を選択し[計算式]→[方程式]をクリック、[D6/2]と入力。

末尾単位を入力

セル(D7)を選択し、[データ形式]→[表のセル形式をカスタマイズ]→
[その他の形式]、末尾記号:[㎡]を入力し OK をクリック、
精度:[0.00]を選択し、 OK をクリック。

整列

セルを選択し、プロパティで変更します。
位置合せ:[右中央]を選択、
セルの幅:[1500][2000]とそれぞれ入力。
※ プロパティが表示されていない時は、Ctrl + で表示されます。

以上です。
