本データは、AutoCADや互換CADで読み込んで使用できる、近代的なマンションの外壁や商業ビル、店舗の外観・立面図仕上げに最適な「外装タイル ニュー小口（目地幅なし版）」のハッチングパターン素材（.pat形式）です。ファイル名は TE-NKG となっています。
【設定パラメータと尺度】

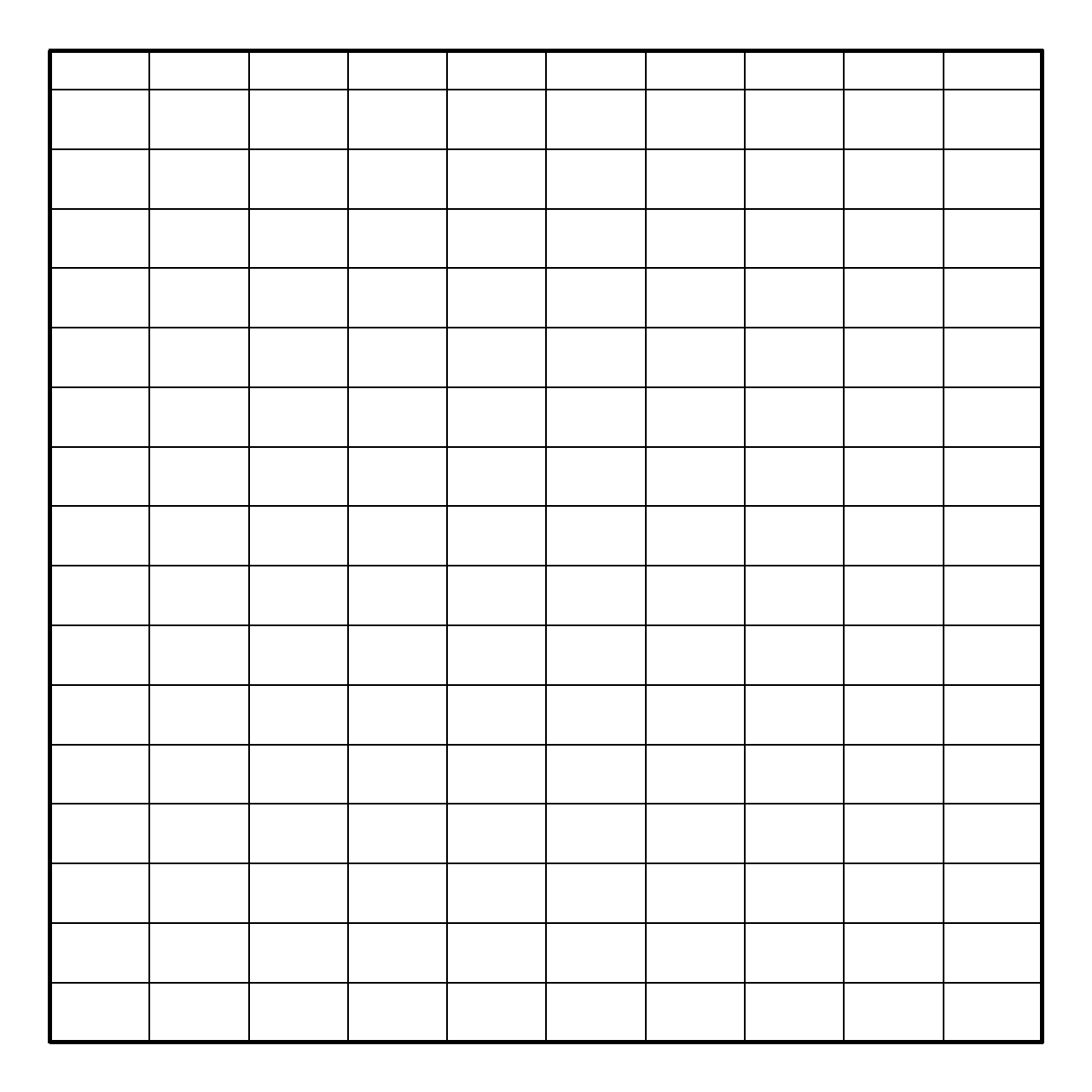

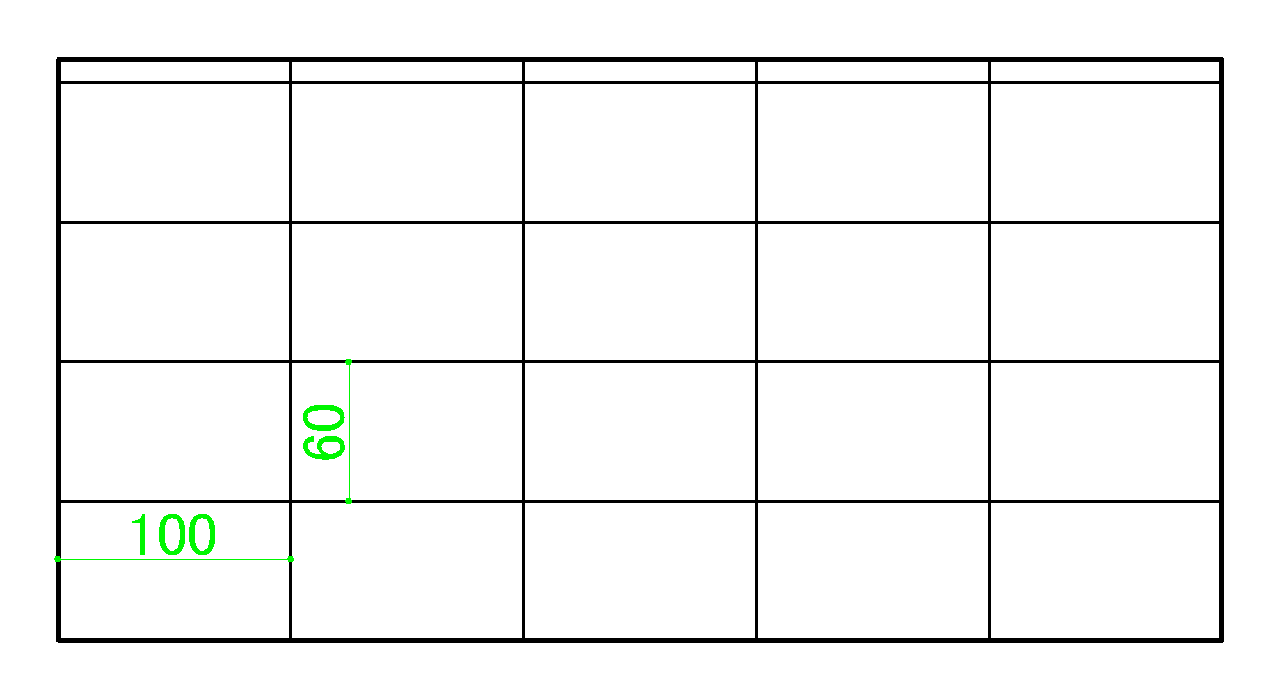

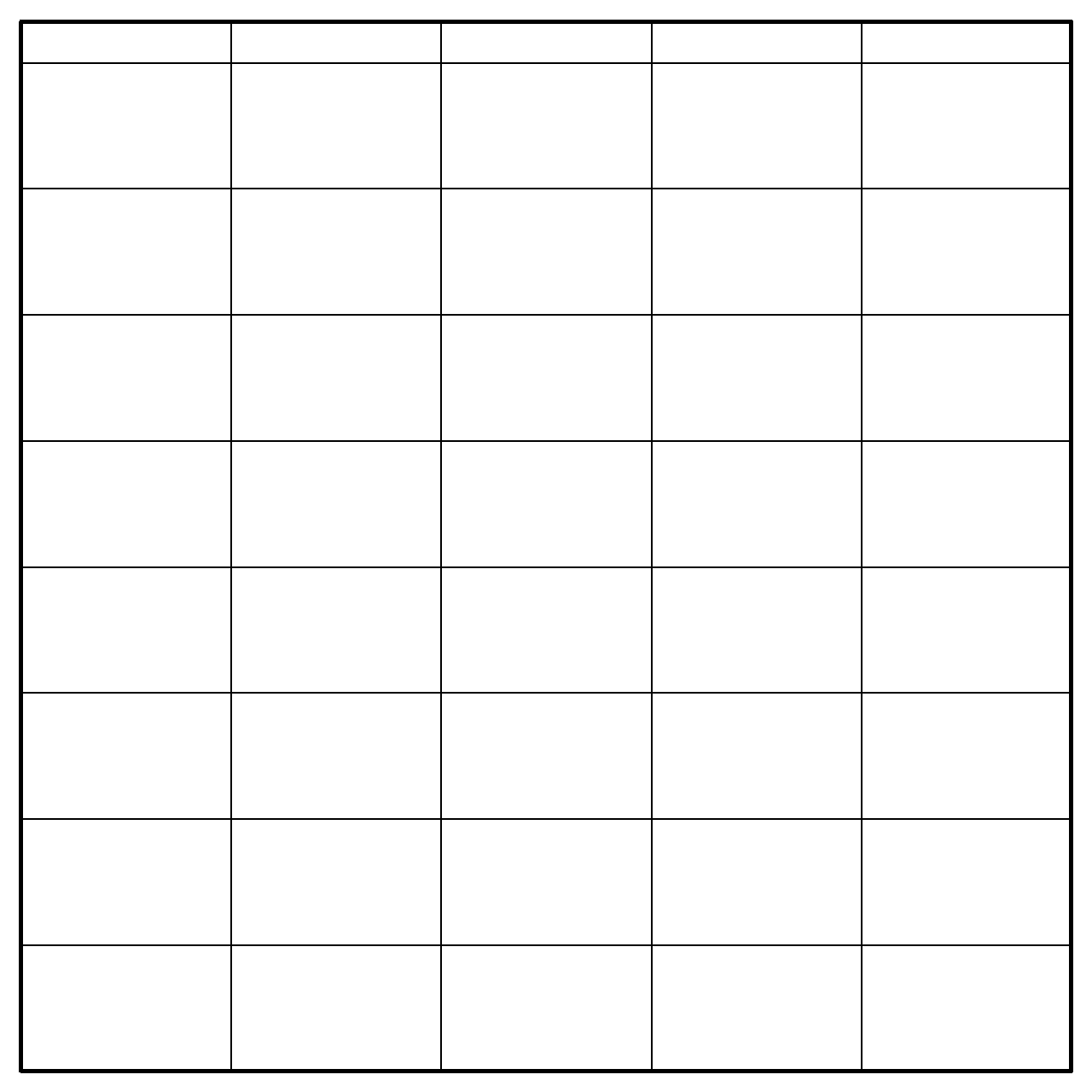

実務でのスムーズな作図を考慮し、スマートな外壁面を構成する規格である目地共寸法 100x60mm の原寸（1/1スケール）ベースで制作されています。そのため、AutoCAD上で尺度を［1］に設定した場合、図面上のタイルがそのままリアルな原寸大（ニュー小口寸法）になるよう設計されています（サンプル画像は1000mm角の領域、作図原点は左下）。
本データは線の重なりを最小限に抑えた「目地幅なしバージョン」です。図面の縮尺に関わらず、基本は尺度［1］のままでニュー小口タイルの正確な貼り付け範囲や外壁割付けのシミュレーションにご活用いただけます。建物立面図、外装詳細図、建築プレゼン用パースレタッチ資料のクオリティ向上にぜひお役立てください。
データ形式 : AutoCAD PAT
このデータ、今すぐ本家AutoCADで試してみませんか？
当サイトのCADデータ（.pat / .dwg）の動作確認や、実際の設計業務への落とし込みには、やはり業界標準の AutoCAD(オートデスク公式) が最適です。
・全機能が無償で使える：最新の全機能を期間限定でじっくりお試しいただけます。
・即座に動作確認可能：ダウンロードしたカスタムハッチングも、本家環境なら確実に再現されます。
・短期利用もOK：サブスクリプションは1ヶ月単位から柔軟に契約可能です。
無料ダウンロード ( zipファイル / データ形式 : AutoCAD pat / ファイルサイズ : 1 KB )
【2026/05/31 更新】ファイル名を最適化（リネーム）

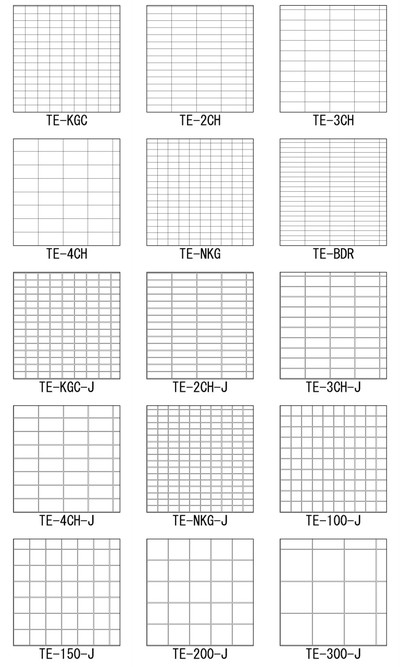

その他の外装タイル・目地バリエーション
