設定

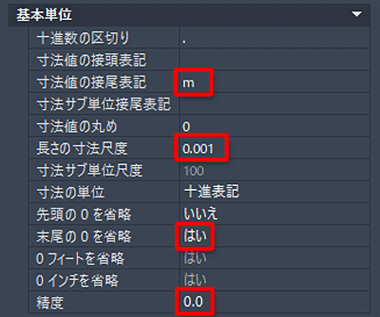

プロパティ［基本単位］にそれぞれ入力します。
※ プロパティが表示されていない時は、Ctrl + １ で表示されます。
- 寸法値の接尾表記［m］
- 長さの寸法尺度［0.001］
- 末尾の0を省略［はい］
- 精度［0.0］
設定は以上です。

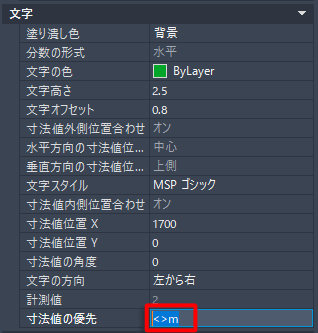

※ 接尾表記は［寸法値の優先］に［<>ｍ］でも良い。

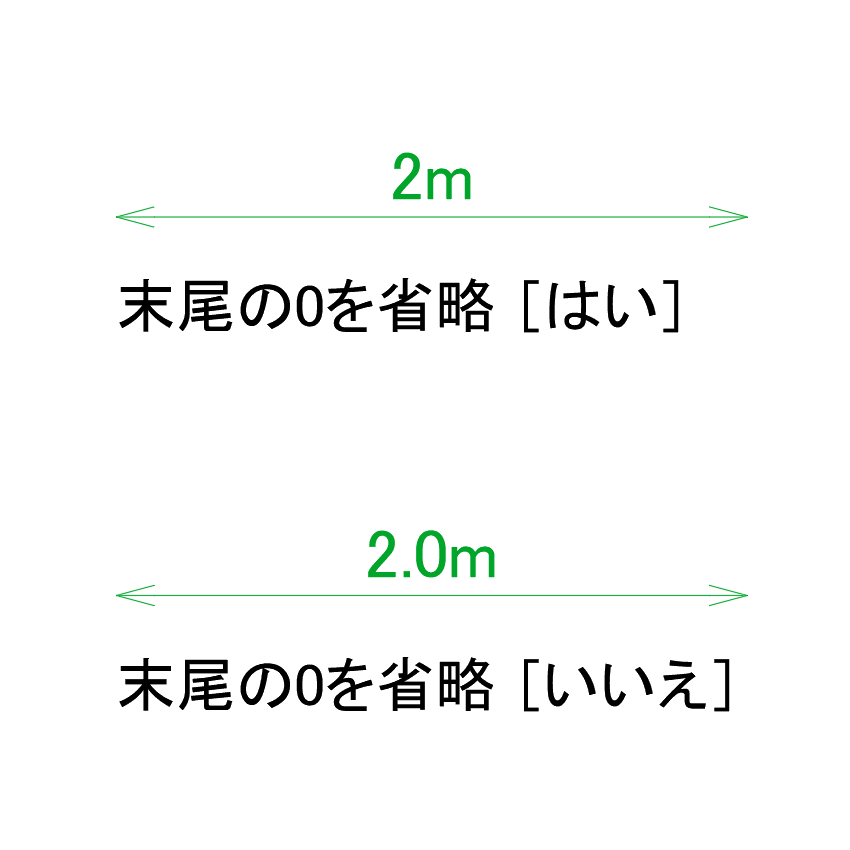

※ 末尾の0を省略を［いいえ］にすると小数点［ .0］まで入ります。
 |
 |

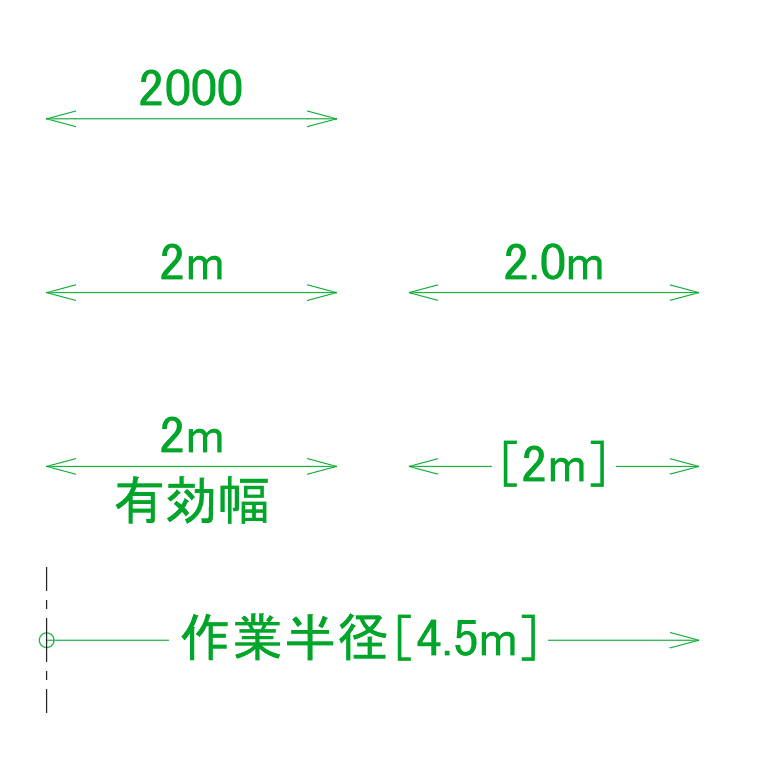

サンプル
使用例）

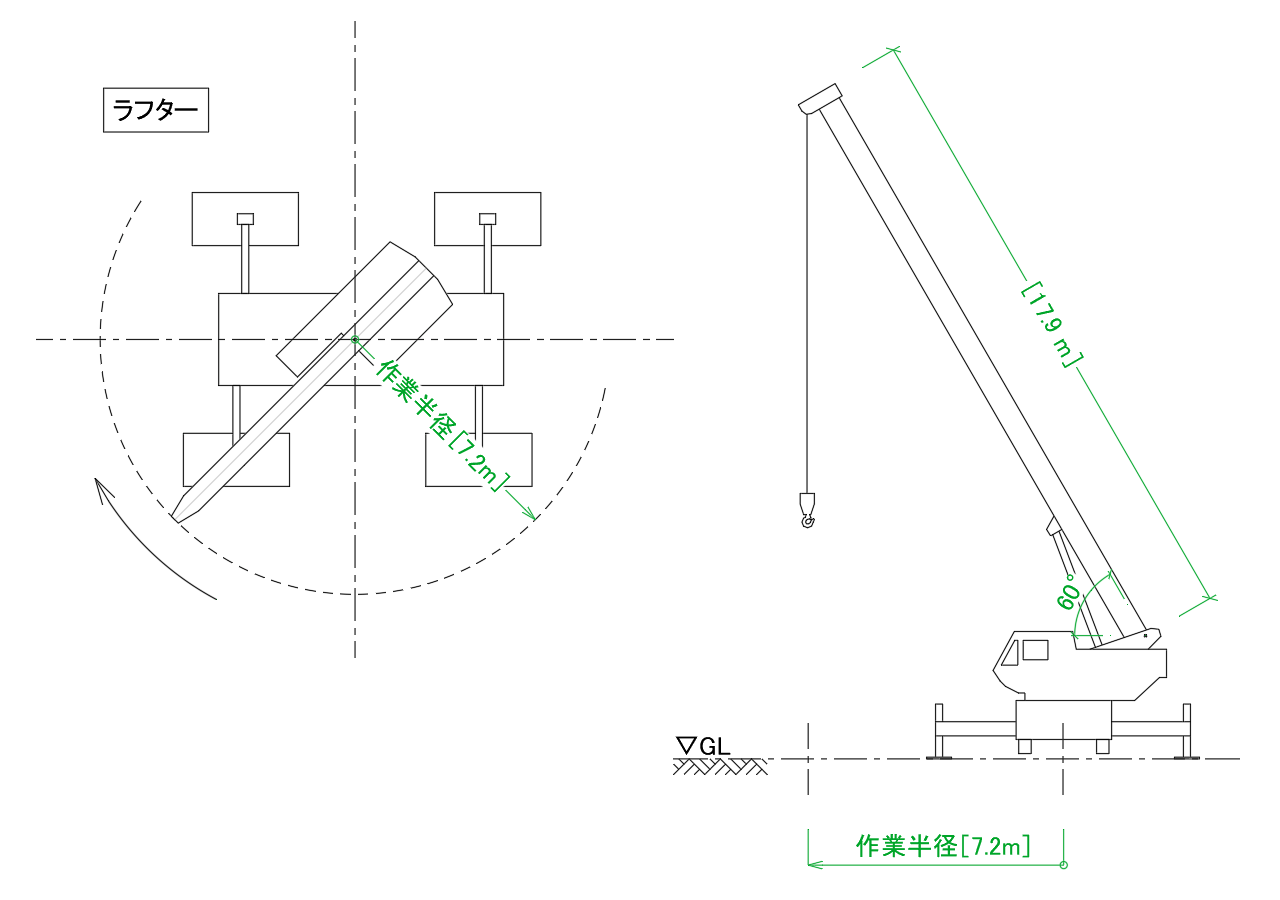

重機ラフターを配置した時のイメージです。
フリー素材 / 2D-CAD / 学習用 / autocad DWG / オートキャド / 寸法 / サンプルデータ
