🛠️ このハッチングデータの特徴と作図アドバイス
本データは、AutoCADや互換CADで読み込んで使用できる、最も汎用性の高い一本線の平行線ハッチングパターン（.pat形式）です。ファイル名は LINE1 となっています。
【設定パラメータと尺度】

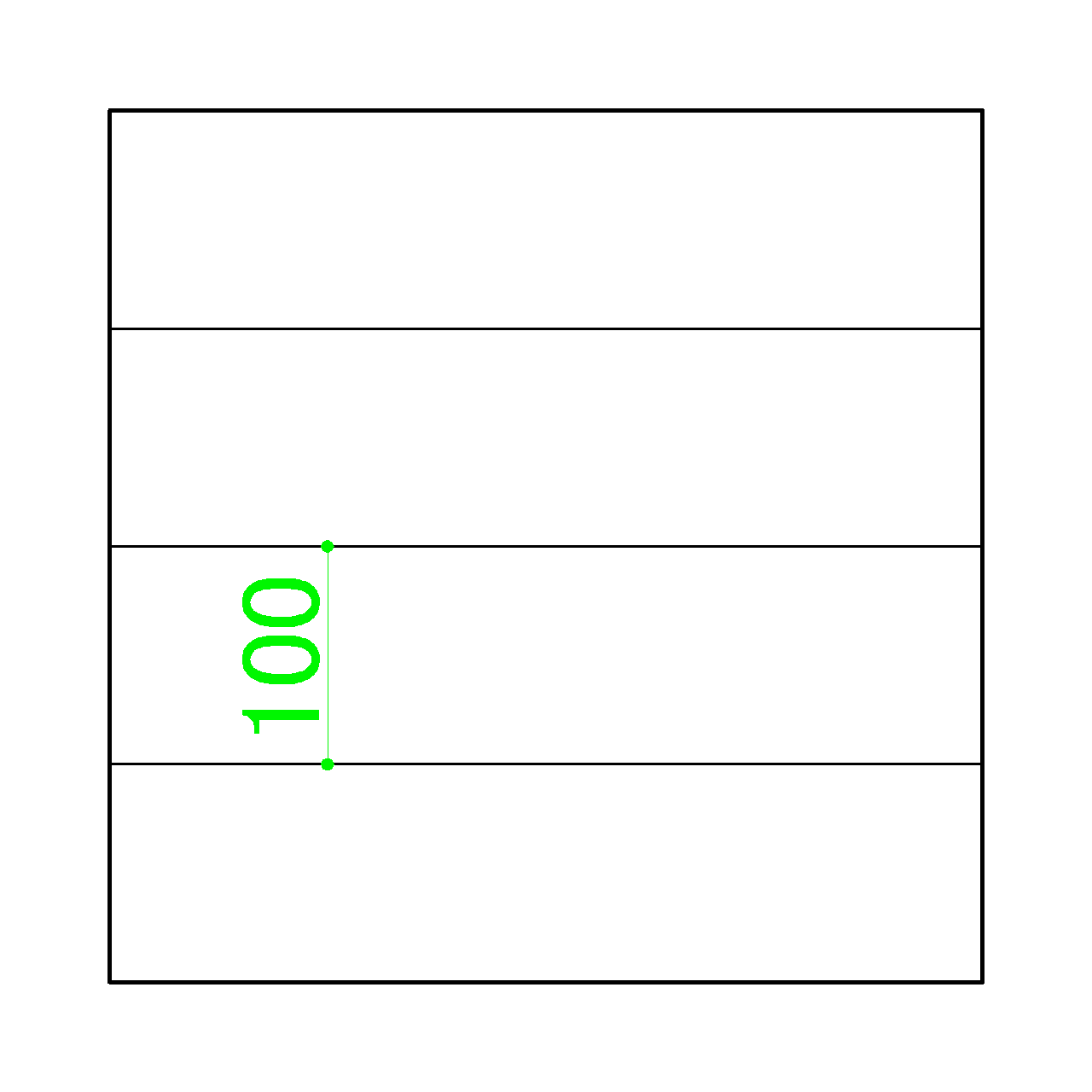

パターンピッチは基本設計や実施設計で使いやすい1mmで制作されています。AutoCAD上で尺度を［100］に設定した場合、図面上の線と線の間隔（ピッチ）がそのまま100mmになります（作図原点は左下）。
図面の縮尺（1/10〜1/100など）や意匠計画に合わせて、ハッチングの尺度数値を適切に調整してご活用ください。外壁の目地（ガルバリウム鋼板・サイディング等）や天井のルーバー表現、床の規則正しいピッチ指定など、工夫次第で様々な意匠図面の表現に役立ちます。
データ形式 : AutoCAD PAT
AutoCADで カスタム ハッチング パターンを使用する方法
AutoCADにPATファイルを設定する方法を説明します。 任意のフォルダを作成し「patファイル」を入れる ［オプション］→［ファイル］→［サポート ファイル検索パス］→［追加］
www.digital-architex.com
2022.07.18
このデータ、今すぐ本家AutoCADで試してみませんか？
当サイトのCADデータ（.pat / .dwg）の動作確認や、実際の設計業務への落とし込みには、やはり業界標準の AutoCAD(オートデスク公式) が最適です。
・全機能が無償で使える：最新の全機能を期間限定でじっくりお試しいただけます。
・即座に動作確認可能：ダウンロードしたカスタムハッチングも、本家環境なら確実に再現されます。
・短期利用もOK：サブスクリプションは1ヶ月単位から柔軟に契約可能です。
無料ダウンロード ( zipファイル / データ形式 : AutoCAD pat / ファイルサイズ : 1 KB )
【2026/05/30 更新】ファイル名を最適化（リネーム）
