ヘリンボーン張りハッチング.pat無料素材 HBST-1X4

🛠️ このハッチングデータの特徴と作図アドバイス

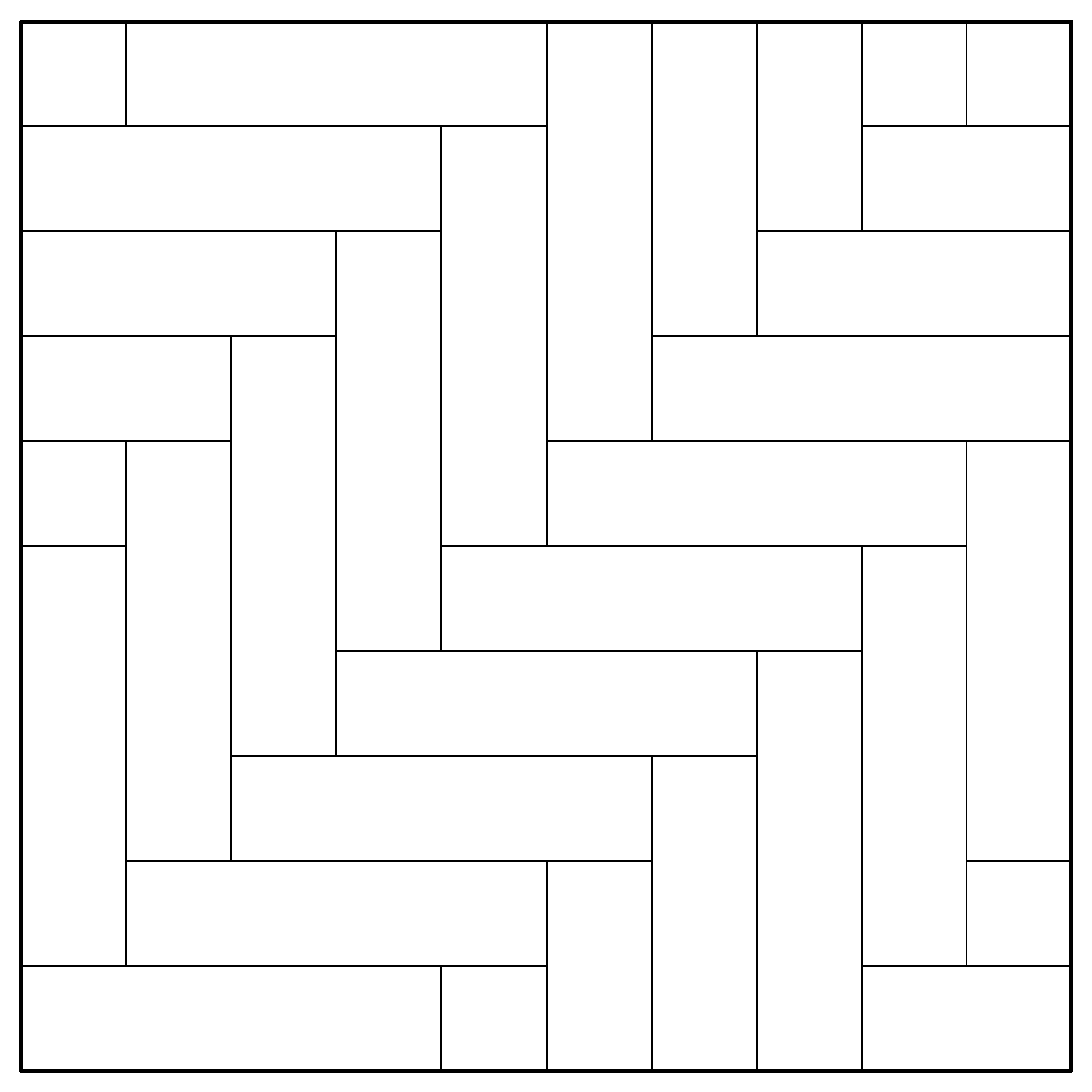

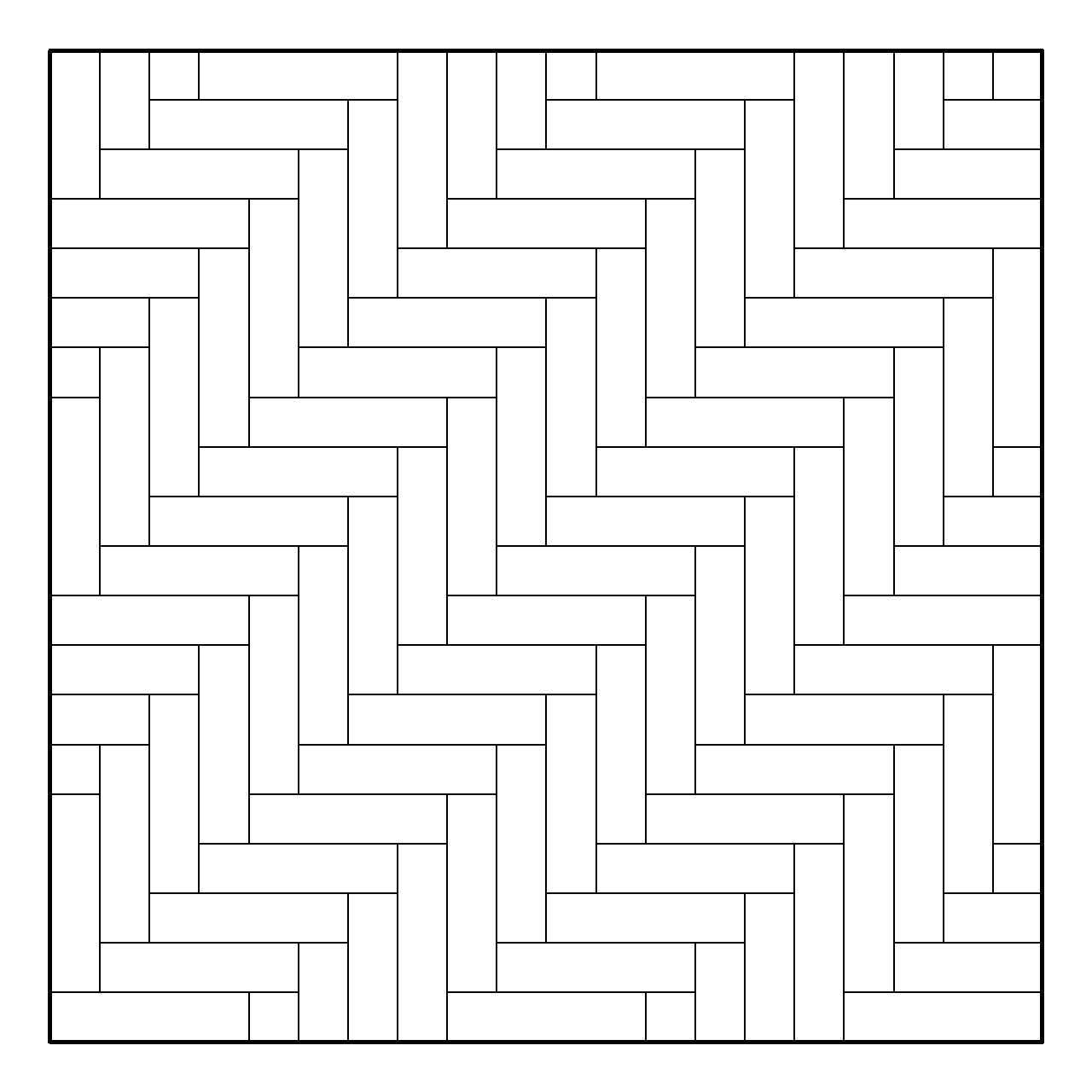

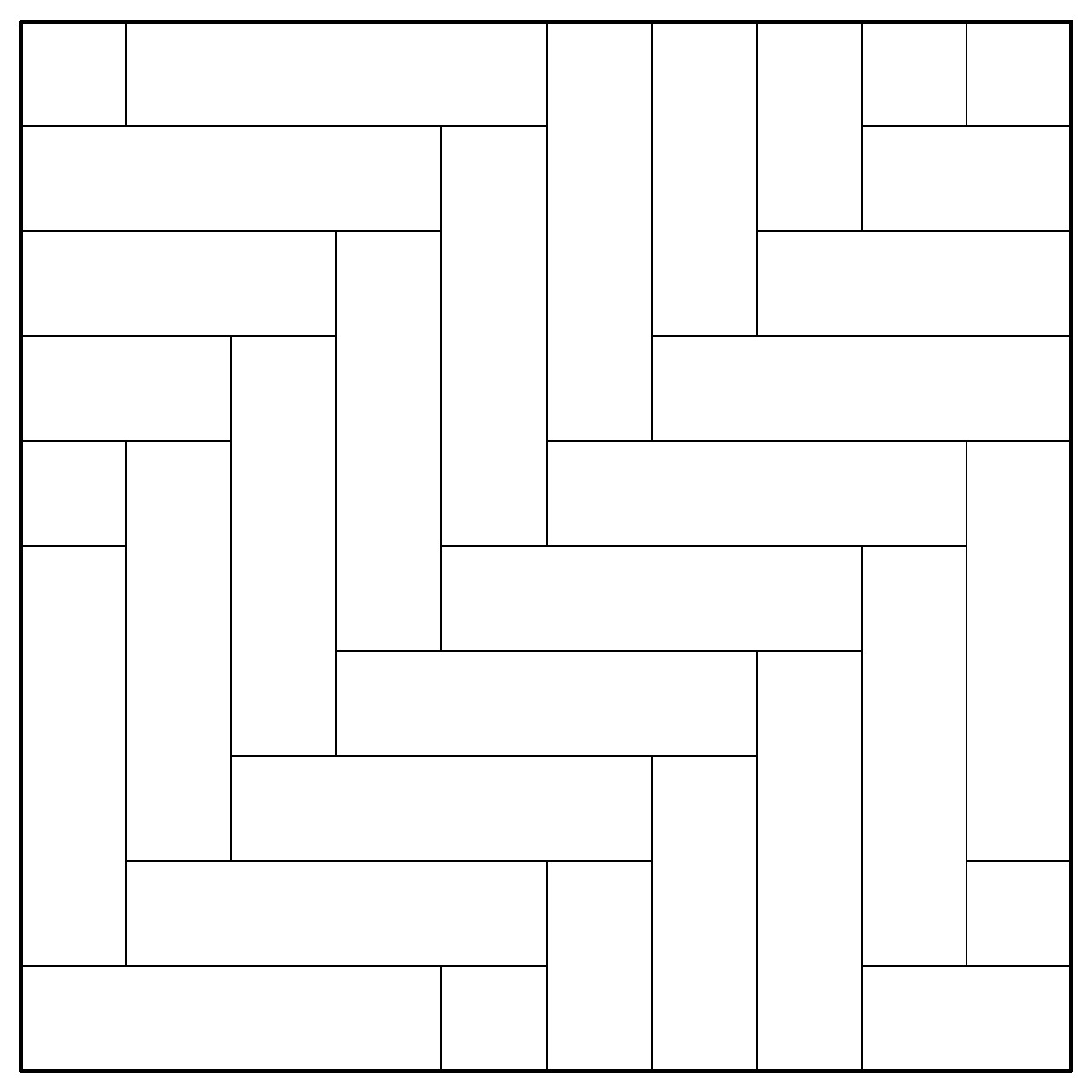

本データは、AutoCADや互換CADで読み込んで使用できる、床・壁・天井の木質フローリングや寄木張りの表現に最適な「ヘリンボーン張り」のハッチングパターン素材（.pat形式）です。比率は1対4の美しいバランスで設計されており、ファイル名は HBST-1X4 となっています。

【設定パラメータと尺度】

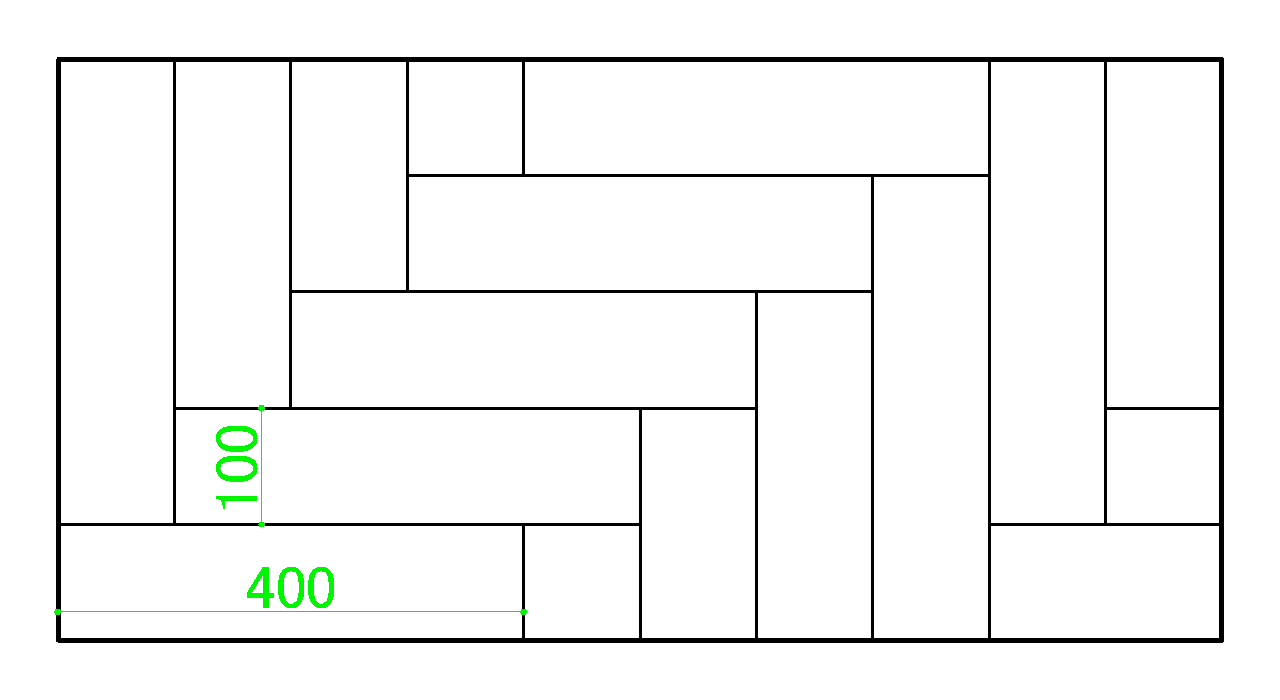

実務での作図効率を最優先し、AutoCAD上で尺度を［100］に設定した場合、図面上のライン幅（フローリングの板幅）がそのまま100mmになるよう設計されています（作図原点は左下）。

図面の縮尺（1/10〜1/100など）や実際のフローリングの製品寸法に合わせて、ハッチングの尺度数値を適切に調整してご活用ください。印刷時やレンダリング時に線が細かすぎて潰れたり、粗すぎて意図した「りゃんこ張り」の美しさが損なわれないよう、事前に印刷プレビュー等で確認することをおすすめします。

データ形式 : AutoCAD PAT

このデータ、今すぐ本家AutoCADで試してみませんか？

当サイトのCADデータ（.pat / .dwg）の動作確認や、実際の設計業務への落とし込みには、やはり業界標準の AutoCAD(オートデスク公式) が最適です。

・全機能が無償で使える：最新の全機能を期間限定でじっくりお試しいただけます。

・即座に動作確認可能：ダウンロードしたカスタムハッチングも、本家環境なら確実に再現されます。

・短期利用もOK：サブスクリプションは1ヶ月単位から柔軟に契約可能です。

無料ダウンロード ( zipファイル / データ形式 : AutoCAD pat / ファイルサイズ : 1 KB )

【2026/05/30 更新】ファイル名を最適化（リネーム）
