本データは、AutoCADや互換CADで読み込んで使用できる、斜め45度の二重線（平行線）ハッチングパターン素材（.pat形式）です。建築図面における木造・木部の断面表現や、各種マテリアルの塗り分けに最適です。ファイル名は LINE2-08 となっています。
【設定パラメータと尺度】

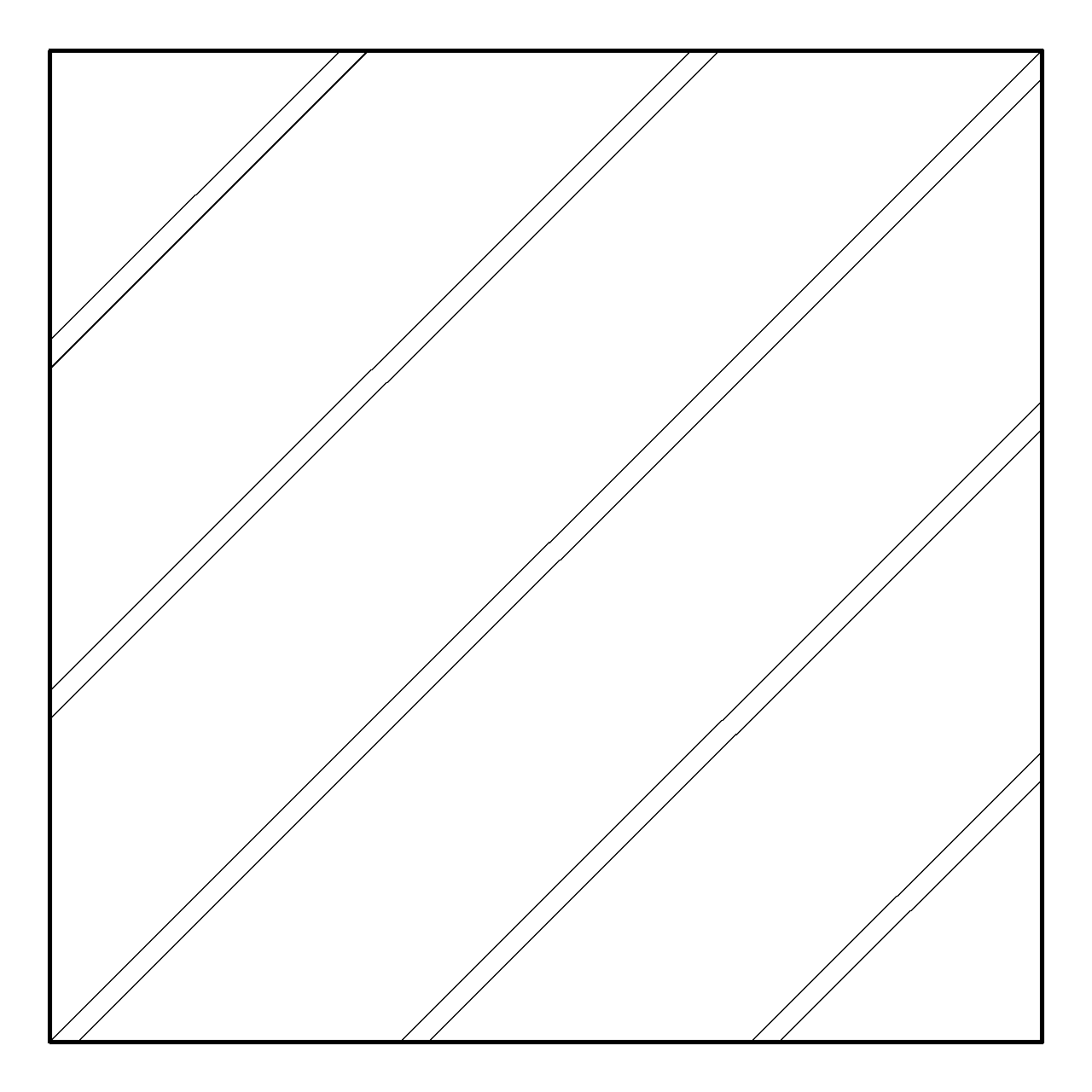

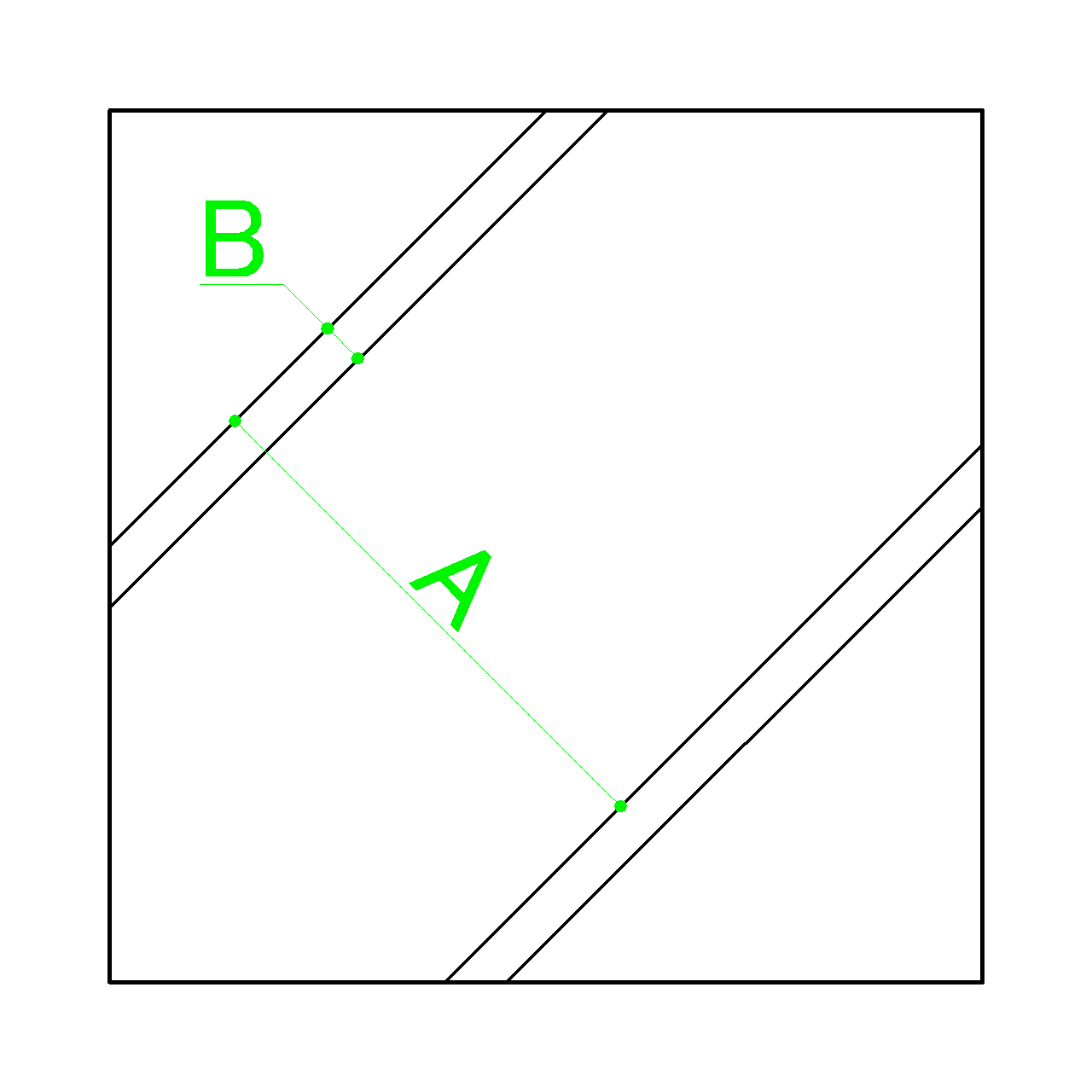

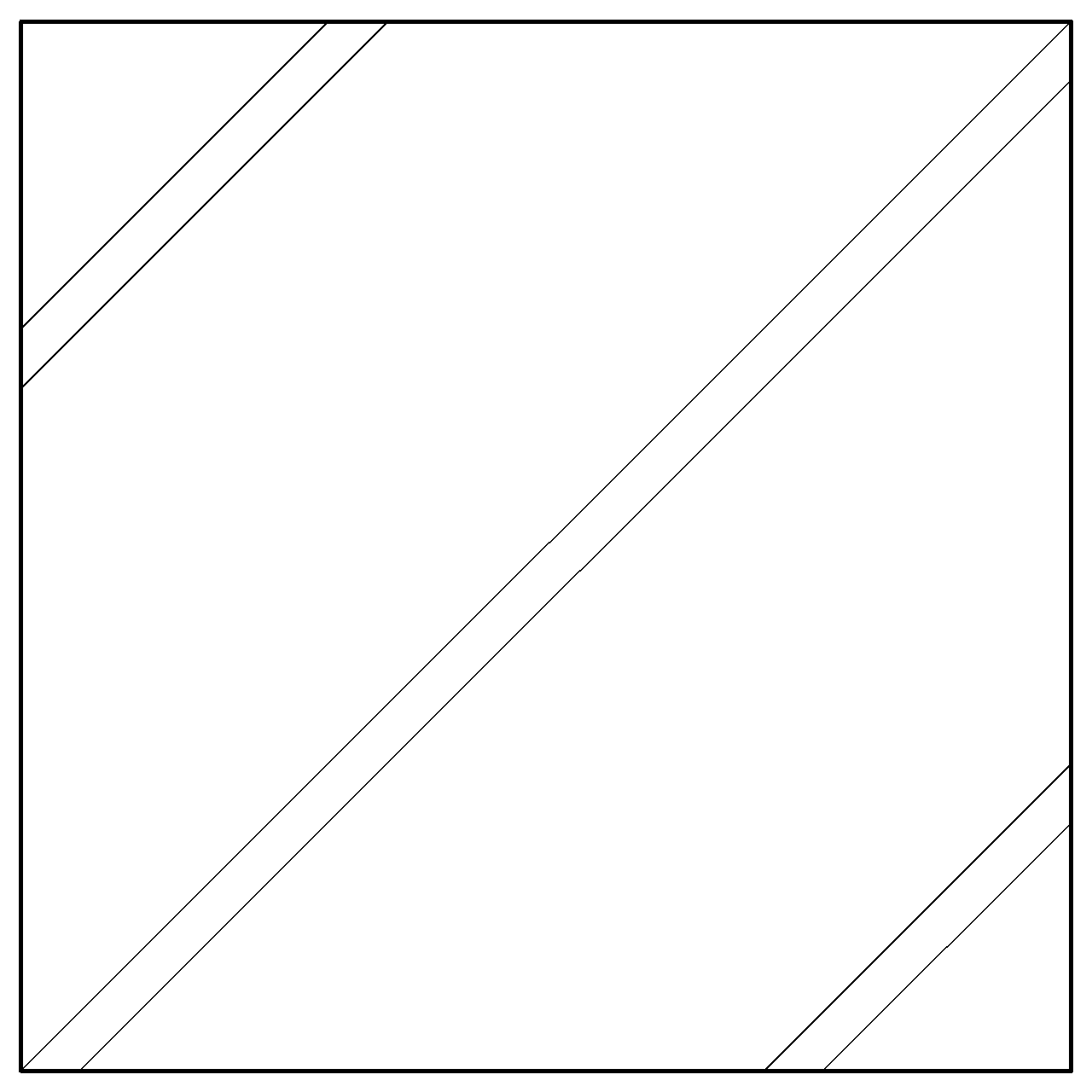

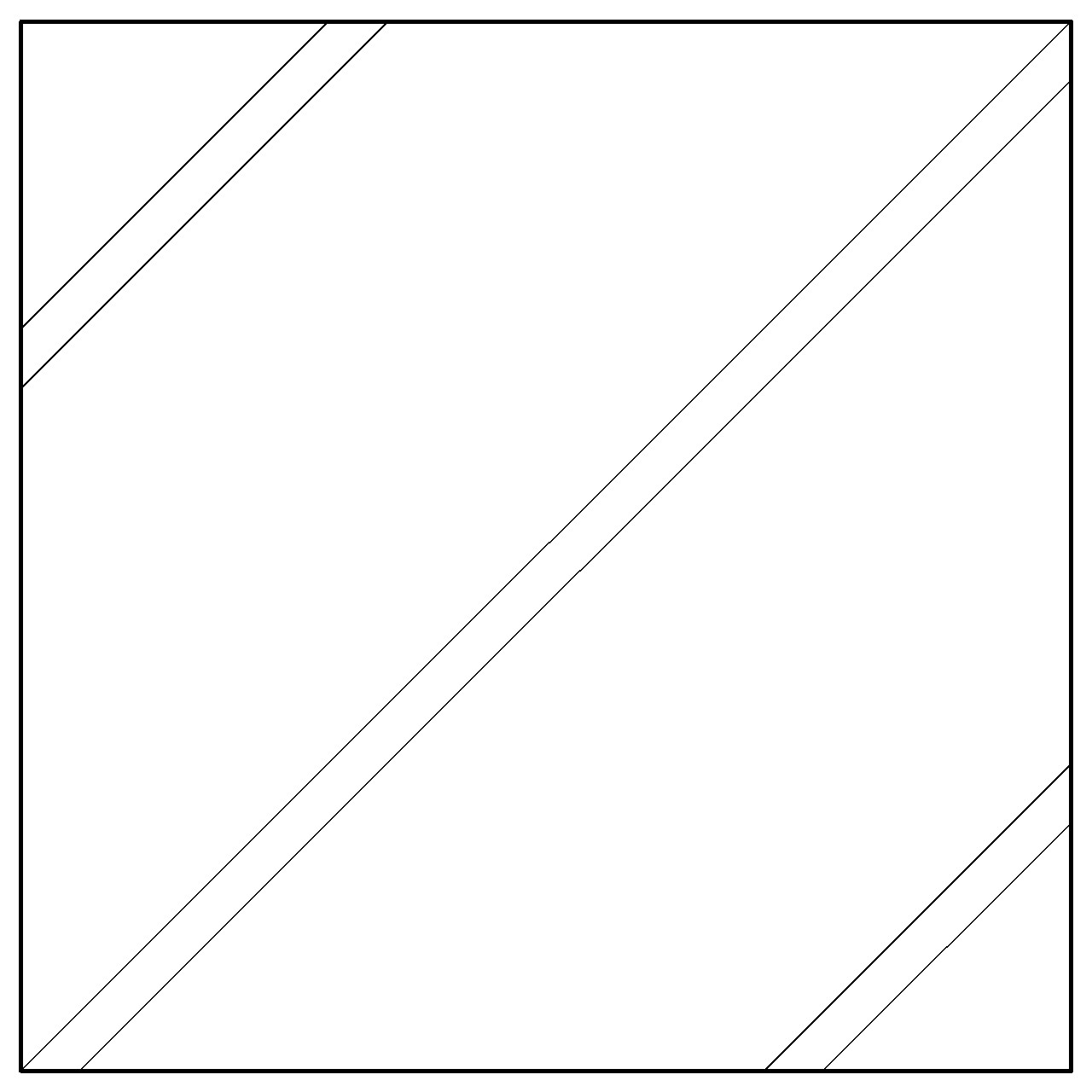

パターンピッチは基本設計や実施設計で使いやすい1mm、2本線の間隔は0.08mmで制作されています。AutoCAD上で尺度を［1000］に設定した場合、図面上の（A）メインの間隔が1,000mmになり、（B）二重線の間隔が80mmになります（サンプル画像は2000mm角の領域、作図原点は左下）。
図面の縮尺（1/10〜1/100など）や印刷時の仕上がりに合わせて、ハッチングの尺度数値を適切に調整してご活用ください。縮尺に対して細かすぎると印刷時に線が潰れて真っ黒になるリスクがあるため、事前に印刷プレビュー等で目地の間隔を確認することをおすすめします。
データ形式 : AutoCAD PAT
