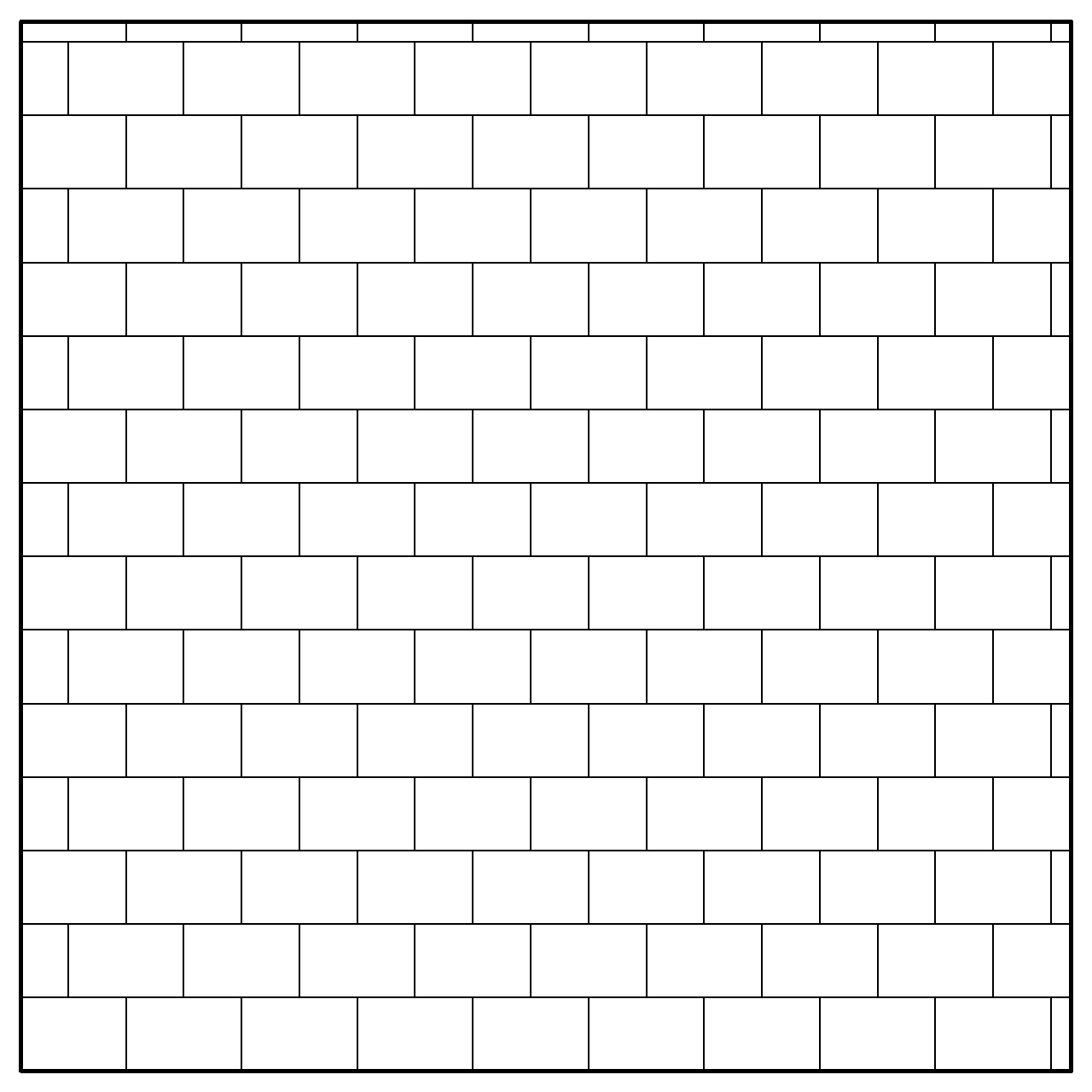

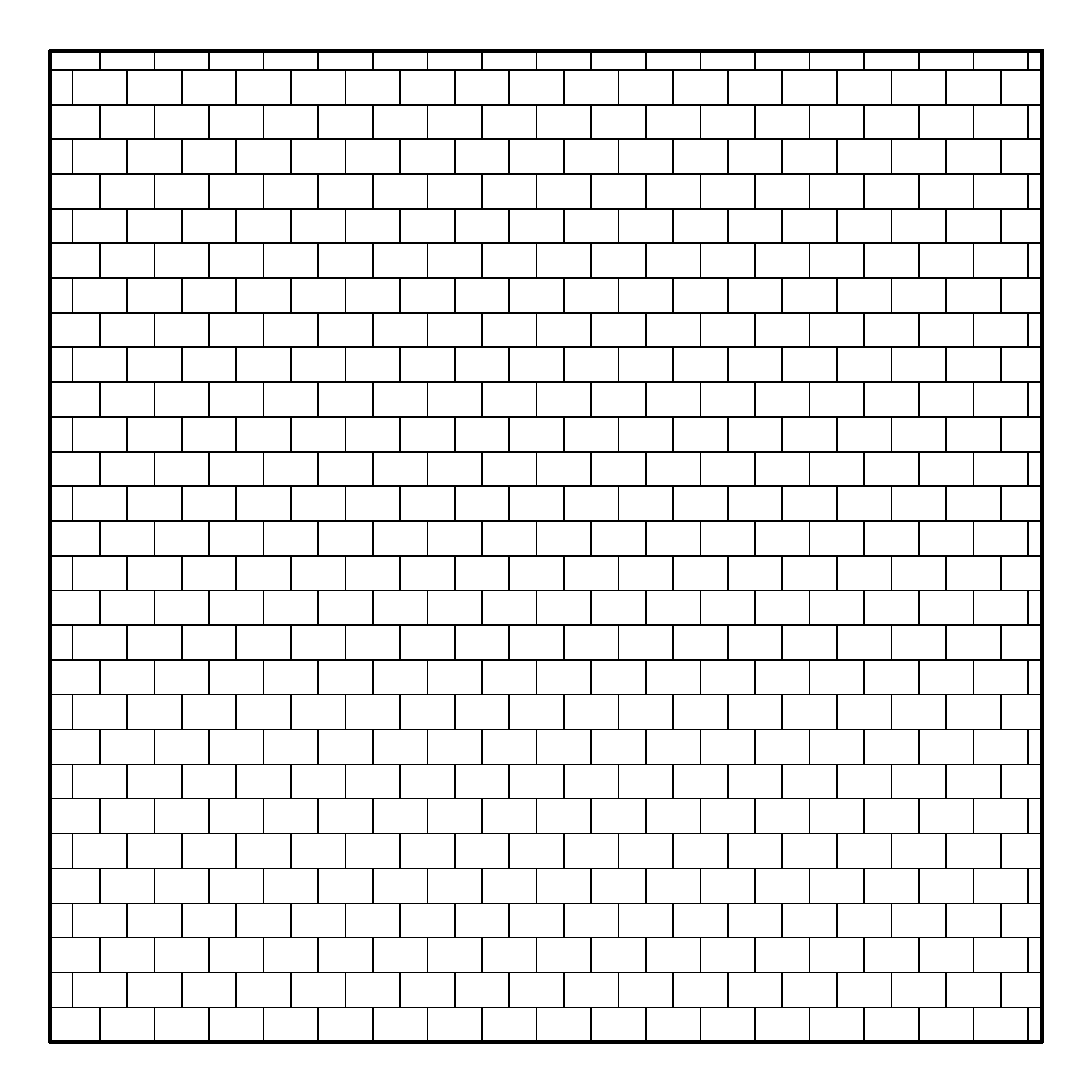

本データは、AutoCADや互換CADで読み込んで使用できる、アンティーク調の外壁や外構（門扉・アプローチ・花壇等）の表現に最適な「レンガ 小口積み（馬目地・目地幅なし版）」のハッチングパターン素材（.pat形式）です。ファイル名は BK-HDR となっています。
【設定パラメータと尺度】

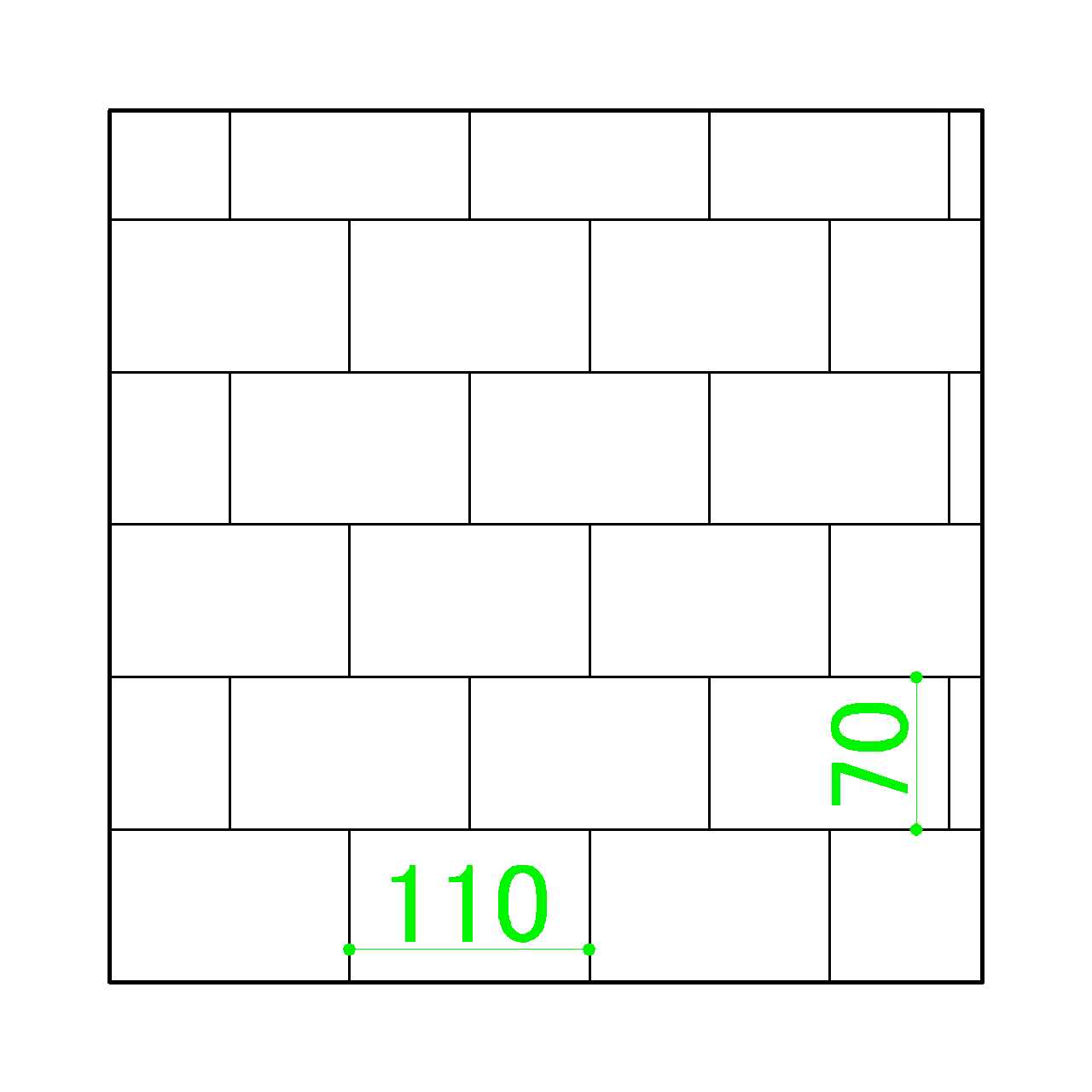

日本の標準的な並形レンガサイズ（210x100x60mm）の小口面（100x60mm）をベースに、目地幅10mmを考慮した目地共寸法 110x70mm の原寸（1/1スケール）ベースで制作されています。そのため、AutoCAD上で尺度を［1］に設定した場合、図面上のハッチングがそのままリアルな原寸大のレンガ模様になるよう設計されています（作図原点は左下）。
本データは線の重なりを最小限に抑えた「目地幅なしバージョン（線1本での表現）」です。図面の縮尺に関わらず、基本は尺度[1]のままで小口積みレンガの正確な貼り付け範囲や割り付けのシミュレーションにご活用いただけます。建物立面図、外構平面図・詳細図のクオリティ向上にぜひお役立てください。
データ形式 : AutoCAD PAT
このデータ、今すぐ本家AutoCADで試してみませんか？
当サイトのCADデータ（.pat / .dwg）の動作確認や、実際の設計業務への落とし込みには、やはり業界標準の AutoCAD(オートデスク公式) が最適です。
・全機能が無償で使える：最新の全機能を期間限定でじっくりお試しいただけます。
・即座に動作確認可能：ダウンロードしたカスタムハッチングも、本家環境なら確実に再現されます。
・短期利用もOK：サブスクリプションは1ヶ月単位から柔軟に契約可能です。
無料ダウンロード ( zipファイル / データ形式 : AutoCAD pat / ファイルサイズ : 1 KB )
【2026/05/30 更新】ファイル名を最適化（リネーム）
その他のレンガ・積み方バリエーション（目地幅なし）
