特殊文字の使い方

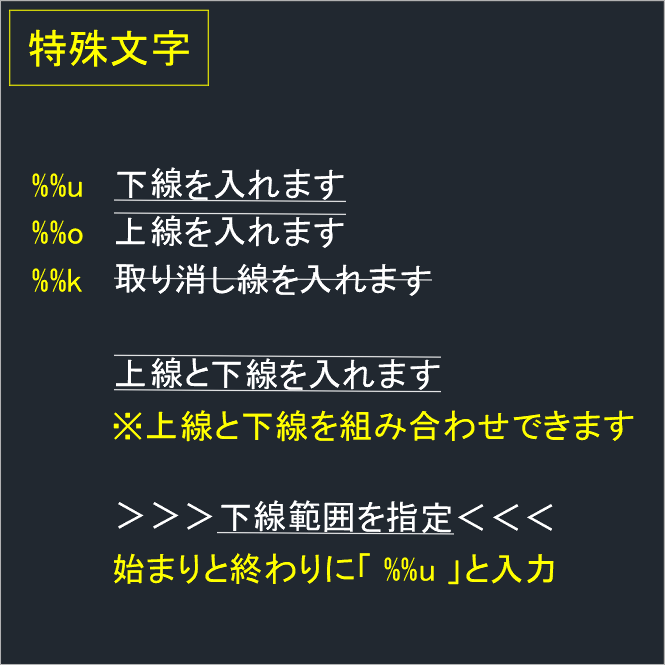

AutoCADの文字には、下線を入れたりする特殊文字があります。下線を入れるには、文字の頭に「%%u」と入力すると文字列の最後まで下線が入り、下線を止めたい時は、止めたい箇所に「%%u」と入力します。
| %%u | 下線 | |
| %%o | 上線 | |
| %%k | 取り消し線 | |
| %%o%%u | ※上線と下線を組み合わせできます |

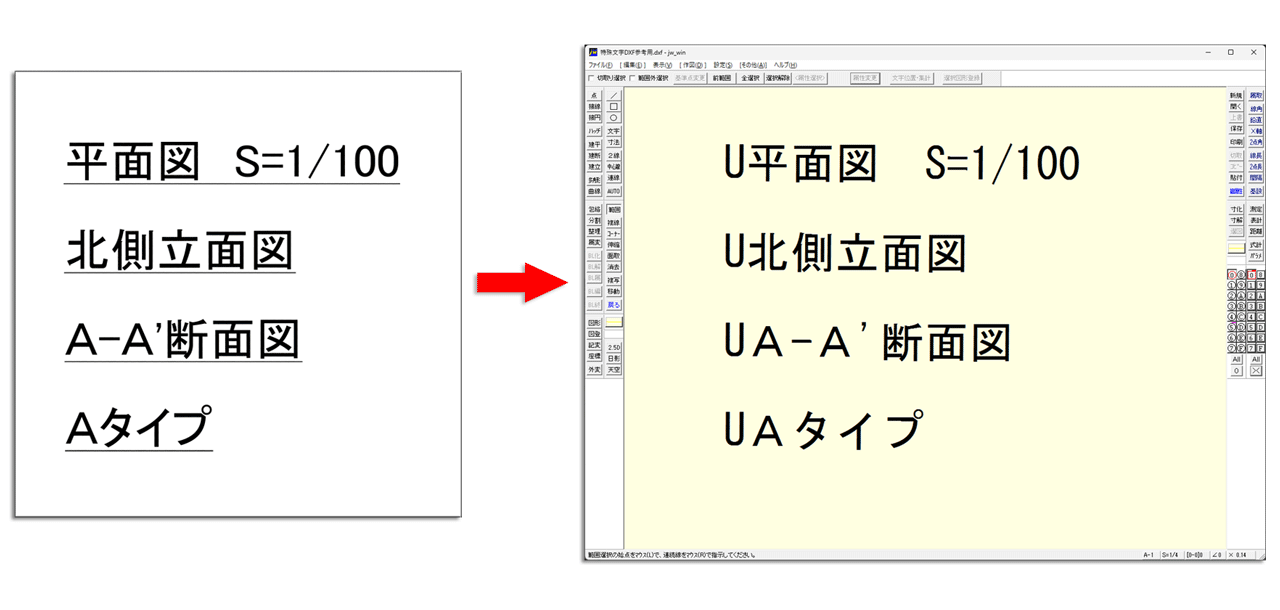

DXFで書き出すと
AutoCAD以外のCADソフトでデータのやり取りをする場合、特殊文字は反映されませんのでご注意ください。
特殊文字の下線は、「平面図 〇〇立面図 〇〇断面図 〇〇タイプ」などの表記に非常に便利です。AutoCADだけで作業する場合、活用したいツールです。
