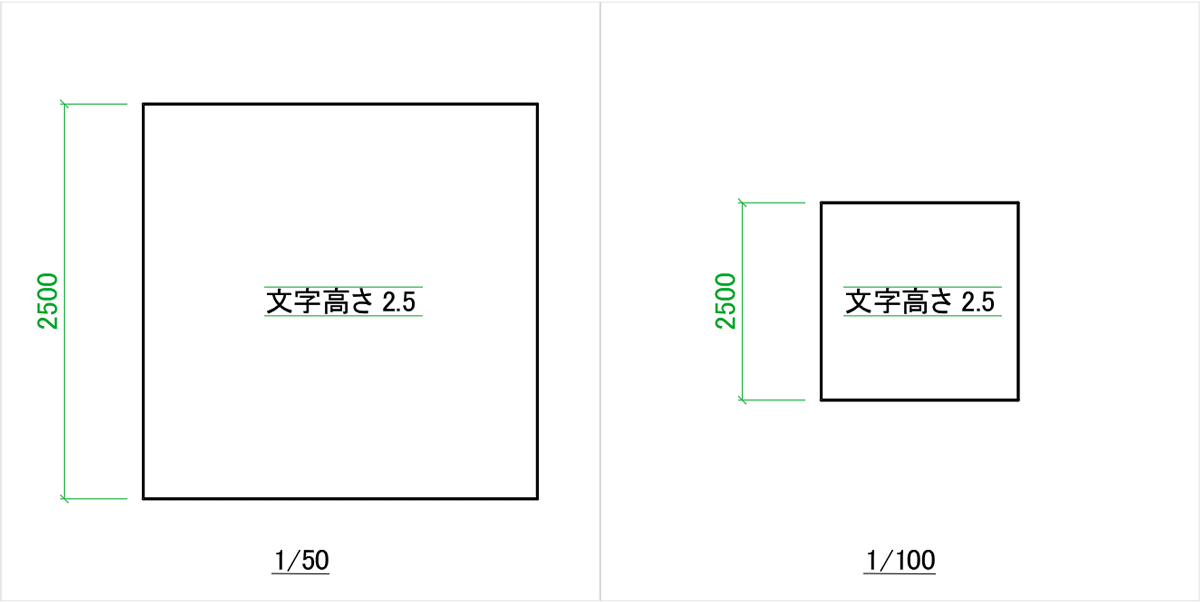

異尺度文字について説明します。異尺度は、尺度の異なるビューポートで文字の高さを揃えることができる機能です。これにより、異なる尺度で表示される図面においても、一貫した文字サイズを保つことができ、読みやすさと統一感を維持するのに非常に便利です。
異尺度文字の設定

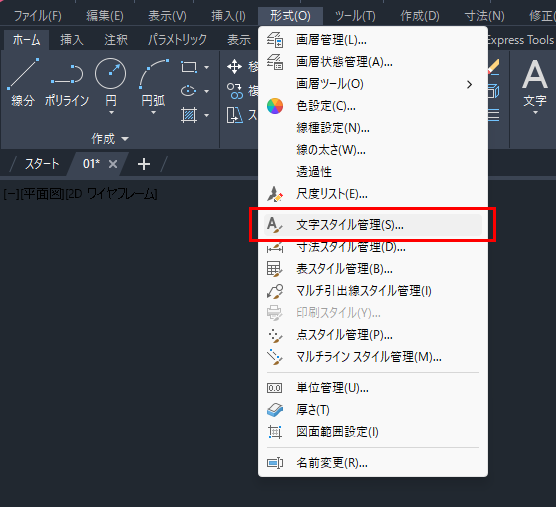

［形式］→［文字スタイル管理］をクリック

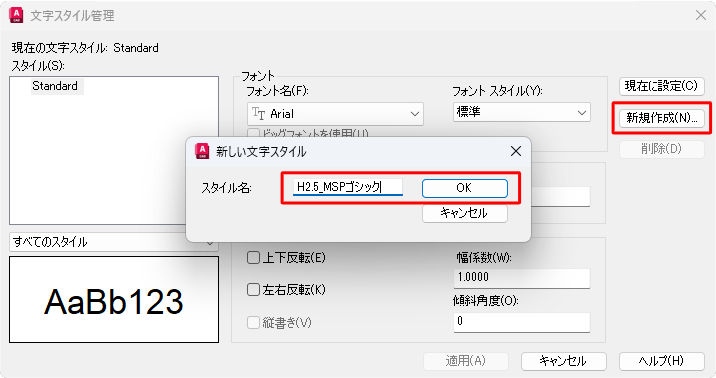

［新規作成］→ 任意のスタイル名を入力し［OK］をクリック
ここでは「H2.5_MSPゴシック」としました。

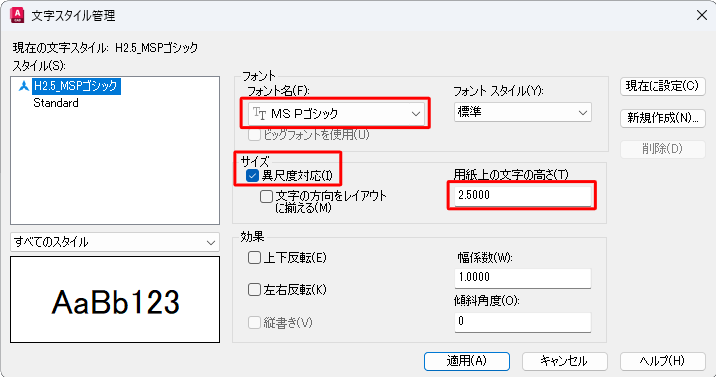

フォント名［ＭＳＰゴシック］を選択。
サイズ 異尺度対応に ☑チェックを入れる。
用紙上の文字の高さを「2.5」と入力し、［適応］をクリック
設定は以上です。
設定の確認

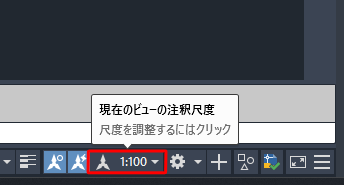

ステータスバー「現在のビューの注釈尺度」で使用したい尺度を選択し切り替えます。

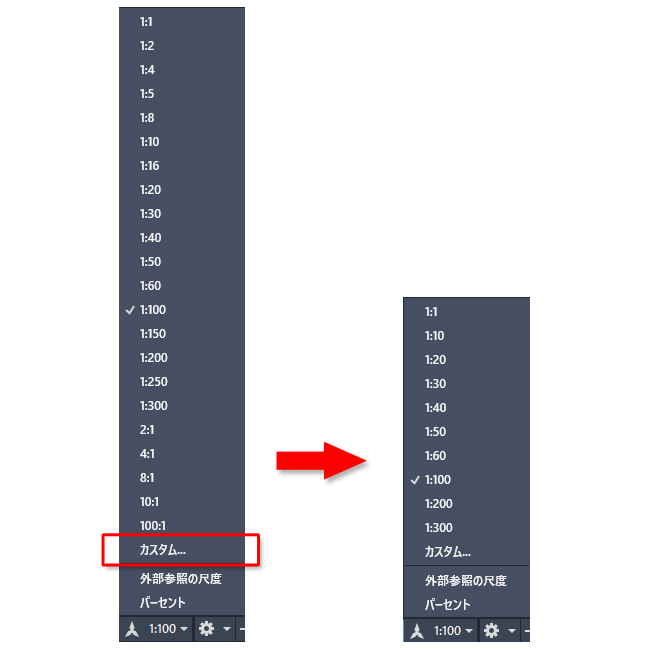

決まった尺度がある場合、整理しておくのも良いです。
［カスタム］をクリック → 不要な尺度を選択し［削除］

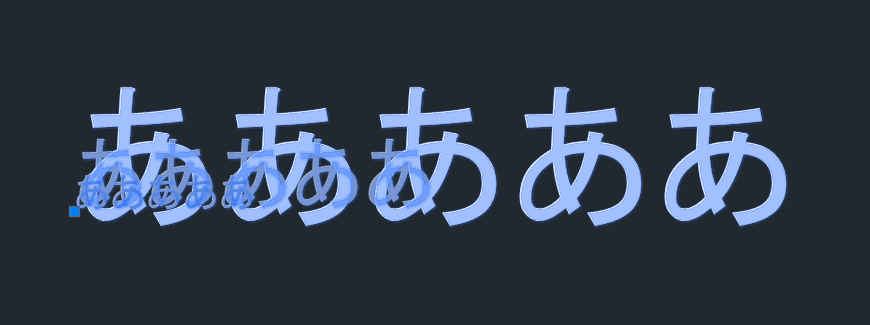

複数の尺度がダブって見づらい時は、システム変数「SELECTIONANNODISPLAY」を「0」に設定してください。
コマンドラインに「SELECTIONANNODISPLAY」と入力し Enter
続いて、新しい値を「0」と入力し Enter
戻したい時は、新しい値を「1」と入力し Enter
文字サイズの考え方
用紙サイズで 2.5～3.0mm が良いとされているので、文字高さを「2.5」に設定しました。
また、図面のボリュームでサイズを微調整するのも良いです。
例）
- スカスカの図面の時は、「3.0」にしてバランスをとる。
- 注記や役所提出図面で強調したい文字は「3.0」に
- 密度のある図面は0.8倍位で考えて「2.0 」にする。

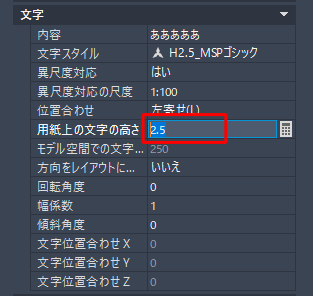

サイズの変更はプロパティで行います。

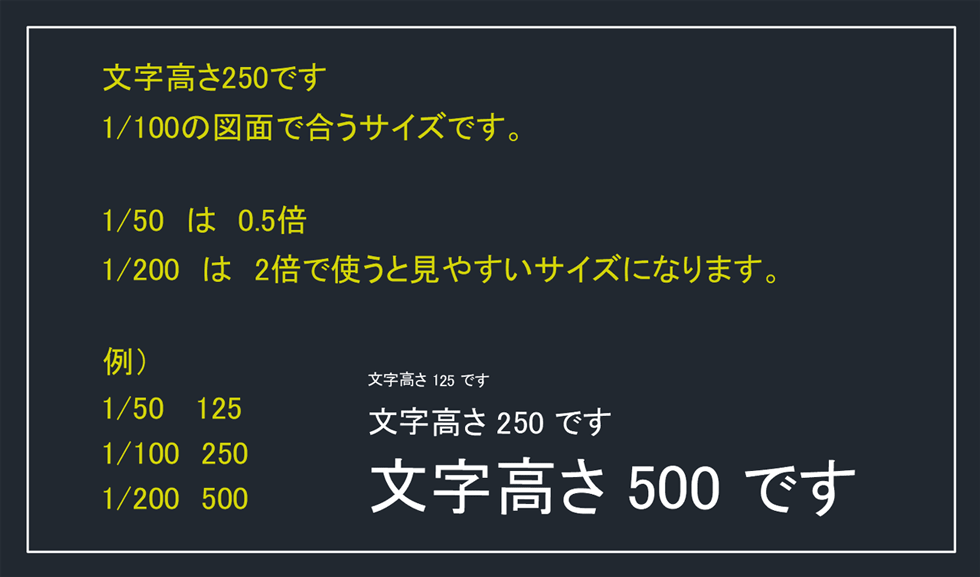

異尺度を使わない場合、仕上がりから逆算して文字高さを決めます。
- 1/50 → 125～150
- 1/100 → 250～300
- 1/200 → 500～600
決まりはありませんが「 1/100 → 250 」を
一つ基準にして覚えておくと良いです。
